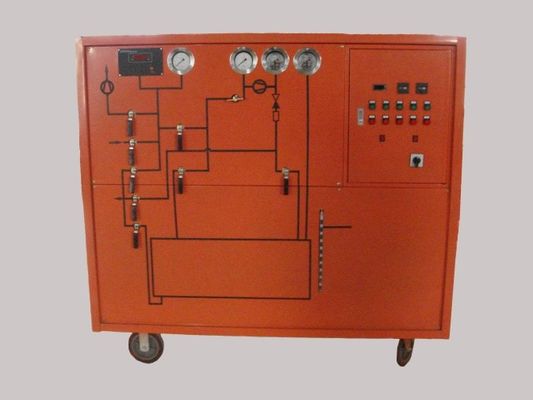

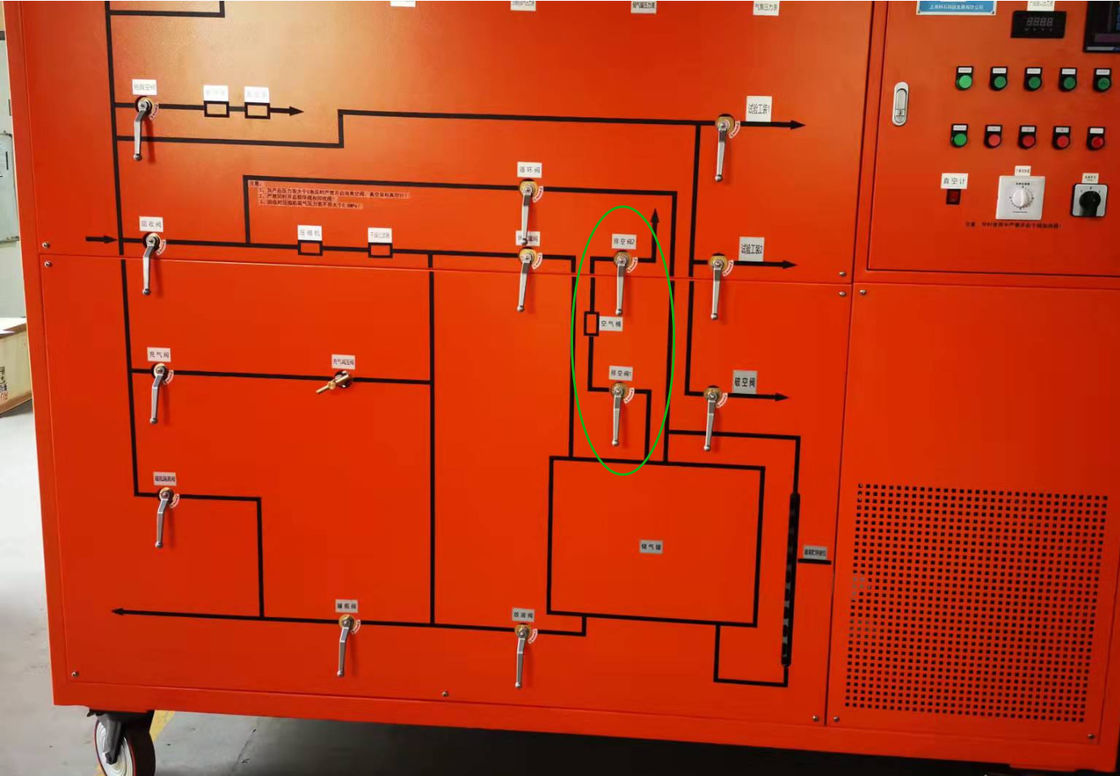

मैनुअल ऑपरेशन, बुनियादी SF6 रिकवरी डिवाइस,36m3/h कंप्रेसर

मैनुअल ऑपरेशन, बुनियादी SF6 रिकवरी डिवाइस, काम कर रहे वोल्टेज तीन चरण 380V 50Hz

KSLH-36Y54100

मुख्य तकनीकी प्रदर्शन मापदंड
1उपकरण के प्रदर्शन मापदंड
प्रकारः फ्रीज तरलीकृत, हवा से ठंडा, हाथ से धकेला जाने वाला मोबाइल
कार्य वातावरण का तापमान -10 °C~40 °C
आरंभिक दबाव (एमपीए) 0.8
वसूली अंतिम दबाव (एमपीए) ≤ 0053
1m3 वॉल्यूम (h/m3) * ≤ 0 के लिए आवश्यक समय5
आरंभिक दबाव (पा) ≤ 133
फुलाव अंतिम दबाव (एमपीए) 0.7
1m3 वॉल्यूम (h/m3) ≤ 0 के लिए आवश्यक समय2
0.1MPa से 133Pa तक वैक्यूम करने में समय लगता है (h/m3) * * ≤ 1.0
अंतिम निर्वात (पा) ≤ 10
वैक्यूम 133Pa पर 24 घंटे के लिए बनाए रखा एक वृद्धि मूल्य (Pa) ≤ 400 के साथ
वार्षिक रिसाव दर ≤ 1%
पुनर्नवीनीकरण के बाद SF6 आर्द्रता सामग्री (पीपीएम/वी) * * * ≤ 60
गैस शुद्धता और तेल सामग्री (पीपीएम/जी) ≤ 10
भंडारण विधि: तरल
भंडारण दबाव (एमपीए) 8
क्षमता (एल) 100
गैस भंडारण क्षमता (किग्रा) 100
सूखी फ़िल्टर पुनरुत्पादन विधिः वैक्यूम हीटिंग सक्रियण पुनरुत्पादन
बिजली की आपूर्ति तीन चरण चार तार प्रणाली 3 Φ 380V 50Hz
कुल शक्ति (kW) ≤ 10
शोर dB (A) ≤ 75

2मुख्य घटक प्रदर्शन मापदंड
अर्ध संलग्न रूप
सैद्धांतिक विस्थापन m3/h 36
अधिकतम निकास दबाव एमपीए 3.5
अनुमेय निकास दबाव एमपीए 3.0

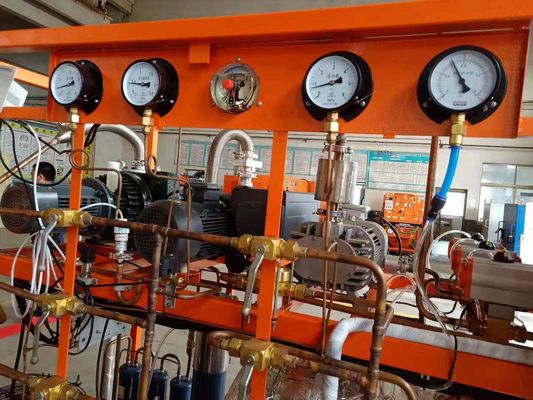

SF6 कंप्रेसर
न्यूनतम अनुमेय चूषण दबाव KPa 53
अधिकतम अनुमेय चूषण दबाव MPa 10
अधिकतम निकास तापमान 130 °C
शक्ति किलोवाट 22
बिजली की आपूर्ति 3 Φ 380V 50Hz
निकासी दर L/s 15
वैक्यूम पंप अंतिम वैक्यूम Pa ≤ 15
स्नेहन तेल HD25 शीतलन तेल
शक्ति किलोवाट 22
बिजली की आपूर्ति 3 Φ 380V 50Hz
कंटेनर श्रेणी 2
डिजाइन दबाव MPa 8
कंटेनर का डिजाइन तापमान 45 °C
भंडारण कंटेनर क्षमता L 100
भंडारण कंटेनर भंडारण क्षमता किलो 100

परिवहन मापदंड

धूम्रपान लकड़ी का बॉक्स
आयामः 1600 * 1000 * 1200
सकल वजनः 650 किलोग्राम
