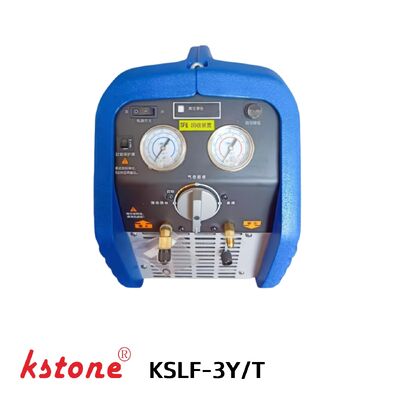

10-35 kV मध्यम-वोल्टेज स्विचगियर के लिए पोर्टेबल SF6 गैस रिकवरी मशीन
| उत्पत्ति के प्लेस | शंघाई |
|---|---|
| ब्रांड नाम | KSTONE |
| प्रमाणन | ISO-9001 |
| मॉडल संख्या | KSLF-3Y/T |
| दस्तावेज़ | KSLF-3Y:T SF6 Recovery unit...it.pdf |
| न्यूनतम आदेश मात्रा | 1 |
| मूल्य | $1200 |
| पैकेजिंग विवरण | लकड़ी का बक्सा/ कार्टन बक्सा |
| प्रसव के समय | 7-10 कार्य दिवस |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | प्रति वर्ष 1000 यूनिट |
उत्पाद विवरण
| कंप्रेसर विस्थापन | 2.8 m³/घंटा | अधिकतम निर्वहन दबाव | 5.5 एमपीए |
|---|---|---|---|
| अधिकतम चूषण दबाव | 0.4 एमपीए | स्वीकार्य निर्वहन दबाव | 3.8 एमपीए |
| अंतिम पुनर्प्राप्ति दबाव | ≤53 केपीए | गैस रिकवरी दर | 20-30 किग्रा/घंटा |
| प्रमुखता देना | पोर्टेबल SF6 गैस रिकवरी यूनिट,वारंटी के साथ SF6 रिकवरी सिस्टम,पोर्टेबल SF6 गैस रीसाइक्लिंग |
||
उत्पाद विवरण
पोर्टेबल एसएफ6 गैस रिकवरी यूनिट KSLF-3Y/T
कॉम्पैक्ट मैनुअल SF6 रिकवरी सिस्टम 10 ¢ 35 kV मध्यम वोल्टेज स्विचगियर के लिए
उत्पाद का अवलोकन
दKSLF-3Y/T पोर्टेबल SF6 गैस रिकवरी यूनिटएक कॉम्पैक्ट और हल्के मैनुअल SF6 वसूली प्रणाली के लिए बनाया गया है1035 kV मध्यम वोल्टेज स्विच उपकरण से SF6 की साइट पर वसूली.
एक अंतर्निहित हवा से ठंडा SF6 कंप्रेसर से लैस, इकाई दोनों का समर्थन करती हैगैस चरण और तरल चरण SF6 वसूलीपुनः प्राप्त SF6 को सीधे भंडारण और बाद में पुनः उपयोग या उपचार के लिए एक कनेक्टेड गैस सिलेंडर में स्थानांतरित किया जा सकता है।
का वजन कम से कमगैस सिलेंडर को छोड़कर 25 किलोऔर लगभग के कॉम्पैक्ट आयाम500 × 300 × 400 मिमी, KSLF-3Y/T को सुविधाजनक परिवहन और क्षेत्र संचालन के लिए डिज़ाइन किया गया है।
पोर्टेबल SF6 वसूली इकाई विशेष रूप से के लिए उपयुक्त हैफील्ड सर्विस टीम, मध्यम वोल्टेज स्विचआउट का रखरखाव और सामयिक SF6 रिकवरी ऑपरेशनजहां पोर्टेबिलिटी और आसान तैनाती महत्वपूर्ण है।
प्रमुख विशेषताएं
कॉम्पैक्ट और हल्के डिजाइन
गैस सिलेंडर को छोड़कर कुल वजन 25 किलोग्राम से कम होने के कारण, KSLF-3Y/T को सेवा स्थानों के बीच आसानी से ले जाया जा सकता है।
गैस और तरल पदार्थ SF6 वसूली
यह प्रणाली दोनों का समर्थन करती हैगैस चरण और तरल चरण SF6 वसूली, विभिन्न स्विचगियर सेवा स्थितियों के लिए लचीलापन प्रदान करता है।
10~35 केवी स्विचगियर के लिए डिज़ाइन किया गया
इकाई विशेष रूप से शामिल SF6 वसूली अनुप्रयोगों के लिए बनाया गया है10~35 केवी मध्यम वोल्टेज स्विच.
अंतर्निहित हवा से ठंडा कंप्रेसर
एकीकृत SF6 कंप्रेसर एक विस्थापन प्रदान करता है2.8 m3/hऔर सुविधाजनक क्षेत्र संचालन के लिए हवा शीतलन का उपयोग करता है।
प्रत्यक्ष SF6 सिलेंडर स्थानांतरण
पुनः प्राप्त SF6 को गैस सिलेंडर कनेक्शन प्रणाली के माध्यम से सीधे एक कनेक्टेड स्टोरेज सिलेंडर में स्थानांतरित किया जा सकता है।
सुविधाजनक 220 वोल्ट संचालन
KSLF-3Y/T एक पर काम करता है220 वी बिजली आपूर्ति, इसे मानक विद्युत शक्ति के साथ सेवा वातावरण के लिए उपयुक्त बनाता है।
पोर्टेबल एल्यूमीनियम कैबिनेट
कॉम्पैक्ट एल्यूमीनियम आवरण परिवहन के दौरान सुरक्षा प्रदान करता है जबकि इकाई को साइट पर SF6 वसूली और रखरखाव के लिए सुविधाजनक बनाता है।
मुख्य कार्य
- SF6 गैस वसूली
- गैस चरण SF6 वसूली
- तरल चरण SF6 वसूली
- SF6 भंडारण सिलेंडरों में स्थानांतरण
- गैस सिलेंडरों में सीधे भरना
- पोर्टेबल ऑनसाइट ऑपरेशन
- मध्यम वोल्टेज स्विचगियर सेवा
आवेदन
KSLF-3Y/T पोर्टेबल SF6 रिकवरी यूनिट विभिन्न प्रकार की फील्ड सर्विस और रखरखाव अनुप्रयोगों के लिए उपयुक्त है।
10~35 केवी मध्यम वोल्टेज स्विच
रखरखाव, निरीक्षण, मरम्मत या उपकरण प्रतिस्थापन के दौरान मध्यम वोल्टेज स्विचगियर से SF6 गैस को पुनः प्राप्त करने के लिए डिज़ाइन किया गया।
साइट पर SF6 वसूली
इसके कॉम्पैक्ट आकार और कम वजन के कारण यह इकाई उन फील्ड तकनीशियनों के लिए उपयुक्त है जिन्हें विभिन्न सेवा स्थानों के बीच SF6 रिकवरी उपकरण ले जाने की आवश्यकता होती है।
स्विचगियर का रखरखाव
इकाई का उपयोग SF6 से अछूता विद्युत उपकरण खोलने या सेवा देने से पहले SF6 को पुनः प्राप्त करने के लिए किया जा सकता है।
SF6 गैस हस्तांतरण
पुनः प्राप्त SF6 को सीधे भंडारण के लिए एक कनेक्टेड गैस सिलेंडर में स्थानांतरित किया जा सकता है।
फील्ड सर्विस
KSLF-3Y/T विशेष रूप से के लिए उपयुक्त हैकभी-कभी या मोबाइल SF6 वसूली संचालनबजाय निरंतर उच्च मात्रा कार्यशाला वसूली के।
तकनीकी विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| मॉडल | KSLF-3Y/T |
| उत्पाद का प्रकार | पोर्टेबल SF6 गैस रिकवरी यूनिट |
| आवेदन | 10~35 केवी मध्यम वोल्टेज स्विच |
| वसूली का प्रकार | गैस चरण और तरल चरण SF6 वसूली |
| कंप्रेसर विस्थापन | 2.8 m3/h |
| अधिकतम डिस्चार्ज दबाव | 5.5 एमपीए |
| अधिकतम सक्शन दबाव | 0.4 एमपीए |
| अनुमत निर्वहन दबाव | 3.8 एमपीए |
| अंतिम वसूली दबाव | ≤ 53 kPa |
| गैस वसूली दर | 20~30 किलोग्राम/घंटा |
| तरल पदार्थ की वसूली दर | 70~80 किलोग्राम/घंटा |
| शीतलन विधि | हवा से ठंडा |
| विद्युत आपूर्ति | 220 वी |
| शक्ति | 1 किलोवाट |
| शोर स्तर | ≤60 डीबी |
| वजन | <25 किलोग्राम, गैस सिलेंडर को छोड़कर |
| आयाम | लगभग 500 × 300 × 400 मिमी |
प्रणाली विन्यास
अंतर्निहित SF6 कंप्रेसर
KSLF-3Y/T एक निर्मित हवा ठंडा SF6 कंप्रेसर के साथ सुसज्जित है2.8 m3/hघरेलू कंप्रेसर विकल्प उपलब्ध हैं, और आयातित कंप्रेसर विन्यास ग्राहकों की आवश्यकताओं के अनुसार प्रदान किए जा सकते हैं।
SF6 वसूली प्रणाली
वसूली प्रणाली दोनों का समर्थन करती हैगैस चरण और तरल चरण SF6 वसूली, जिससे यूनिट स्विचगियर के रखरखाव के दौरान अलग-अलग रिकवरी स्थितियों को संभाल सके।
गैस सिलेंडर कनेक्शन प्रणाली
गैस सिलेंडर कनेक्शन प्रणाली बरामद SF6 को सीधे एक जुड़े भंडारण सिलेंडर में स्थानांतरित करने की अनुमति देती है।
स्विचगियर कनेक्शन पाइपलाइन
स्विचगियर कनेक्शन नली और इंटरफ़ेस ग्राहक की स्विचगियर कनेक्शन आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
पोर्टेबल एल्यूमीनियम आवरण
कॉम्पैक्ट एल्यूमीनियम ले जाने का मामला उपकरण परिवहन और साइट पर संचालन के लिए एक सुविधाजनक समाधान प्रदान करता है।
मानक सामान
| पद | विनिर्देश | मात्रा |
|---|---|---|
| अंतर्निहित कंप्रेसर | अधिकतम दबाव 3.5 एमपीए; विस्थापन 2.8 एम 3 / एच | 1 |
| स्विचगियर कनेक्शन नली | ग्राहक की आवश्यकताओं के अनुसार अनुकूलित | 1 |
| गैस सिलेंडर कनेक्शन नली | मानक विन्यास | 1 |
| एल्यूमीनियम के लिए कैरिज केस | पोर्टेबल सुरक्षात्मक आवरण | 1 |
नोटःग्राहक के स्विचगियर और गैस सिलेंडर विनिर्देशों के अनुसार कनेक्शन होज़ और इंटरफेस को अनुकूलित किया जा सकता है।
KSLF-3Y/T क्यों चुनें?
क्षेत्र सेवा अनुप्रयोगों के लिए, एक बड़ी SF6 वसूली प्रणाली हमेशा आवश्यक नहीं होती है।KSLF-3Y/T पोर्टेबल SF6 गैस रिकवरी यूनिटमध्यम वोल्टेज स्विचगियर के साथ काम करने वाली रखरखाव टीमों के लिए अधिक कॉम्पैक्ट समाधान प्रदान करता है।
इसका हल्का डिजाइन, 220 वी बिजली की आपूर्ति, अंतर्निहित कंप्रेसर और गैस/तरल वसूली क्षमता इसे ऐसे अनुप्रयोगों के लिए उपयुक्त बनाती है जहांगतिशीलता, त्वरित तैनाती और सुविधाजनक परिवहनप्रमुख आवश्यकताएं हैं।
बड़े कार्यशाला उन्मुख SF6 वसूली प्रणालियों की तुलना में, KSLF-3Y/T मुख्य रूप से के लिए बनाया गया हैसाइट पर और सामयिक वसूली कार्य.
फील्ड सेवा के लिए पोर्टेबल SF6 रिकवरी
SF6 अछूता स्विचगार्ड को रखरखाव और सेवा के दौरान उचित गैस हैंडलिंग की आवश्यकता होती है।उपकरण खोलने से पहले SF6 को पुनः प्राप्त करने से अनावश्यक गैस रिहाई को रोकने में मदद मिलती है और पुनर्प्राप्त गैस को भंडारण सिलेंडर में स्थानांतरित करने की अनुमति मिलती है.
KSLF-3Y/T इन कार्यों के लिए एक पोर्टेबल समाधान प्रदान करता है, विशेष रूप से10~35 केवी मध्यम वोल्टेज स्विच.
बड़े जीआईएस प्रतिष्ठानों, उच्च वसूली मात्रा, या स्वचालित वसूली, वैक्यूमिंग, भरने और शुद्धिकरण कार्यों की आवश्यकता अनुप्रयोगों के लिए,KSTONE बड़े अनुकूलित SF6 सेवा और वसूली प्रणाली प्रदान कर सकते हैं.
अक्सर पूछे जाने वाले प्रश्न
KSLF-3Y/T पोर्टेबल SF6 गैस रिकवरी यूनिट क्या है?
केएसएलएफ-3वाई/टी एक कॉम्पैक्ट मैनुअल एसएफ6 गैस रिकवरी यूनिट है जिसे 1035 केवी मध्यम वोल्टेज स्विचगियर से एसएफ6 के ऑन-साइट रिकवरी के लिए डिज़ाइन किया गया है। यह गैस-चरण और तरल-चरण दोनों रिकवरी का समर्थन करता है।
KSLF-3Y/T स्विचगियर के किस वोल्टेज रेंज के लिए डिज़ाइन किया गया है?
इकाई मुख्य रूप से के लिए बनाया गया है10~35 kV मध्यम वोल्टेज का SF6 स्विच.
क्या KSLF-3Y/T तरल SF6 को पुनः प्राप्त कर सकता है?
हाँ. इकाई दोनों का समर्थन करता हैगैस चरण और तरल चरण SF6 वसूलीनिर्दिष्ट तरल वसूली दर है70~80 किलोग्राम/घंटा.
SF6 गैस वसूली दर क्या है?
गैस वसूली दर लगभग है20~30 किलोग्राम/घंटा, परिचालन स्थितियों के आधार पर।
KSLF-3Y/T कितना पोर्टेबल है?
इकाई का वजनगैस सिलेंडर को छोड़कर 25 किलोऔर इसके लगभग आयाम हैं500 × 300 × 400 मिमी, जिससे यह क्षेत्र में परिवहन के लिए उपयुक्त है।
क्या बरामद SF6 को सीधे गैस सिलेंडर में स्थानांतरित किया जा सकता है?
हाँ. केएसएलएफ-3वाई/टी में पुनर्प्राप्त एसएफ6 के प्रत्यक्ष हस्तांतरण और भंडारण के लिए गैस सिलेंडर कनेक्शन प्रणाली से लैस है।
क्या स्विचगियर कनेक्शन नली को अनुकूलित किया जा सकता है?
हां. स्विचगियर कनेक्शन नली और इंटरफेस ग्राहक की स्विचगियर कनेक्शन आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
क्या KSLF-3Y/T निरंतर कार्यशाला संचालन के लिए उपयुक्त है?
KSLF-3Y/T मुख्य रूप से के लिए बनाया गया हैपोर्टेबल फील्ड सर्विस और सामयिक SF6 रिकवरी ऑपरेशननिरंतर या उच्च मात्रा वाले कार्यशाला अनुप्रयोगों के लिए, KSTONE बड़ी SF6 वसूली और सेवा प्रणाली प्रदान कर सकता है।
क्या KSLF-3Y/T में SF6 शुद्धिकरण शामिल है?
नहीं. KSLF-3Y/T मुख्य रूप से के लिए बनाया गया हैSF6 की वसूली और स्थानांतरणऔर इसमें एक समर्पित SF6 गैस शुद्धिकरण प्रणाली शामिल नहीं है।
संबंधित SF6 गैस हैंडलिंग उपकरण
- SF6 गैस रिकवरी और रिफिलिंग सिस्टम
- पूरी तरह से स्वचालित SF6 रिकवरी सिस्टम
- SF6 गैस शुद्धिकरण उपकरण
- SF6 वैक्यूम पम्पिंग सिस्टम
- SF6 गैस लीक डिटेक्टर
- SF6 गैस विश्लेषक
पोर्टेबल SF6 रिकवरी समाधान का अनुरोध करें
एक की जरूरतपोर्टेबल SF6 गैस रिकवरी यूनिट 10 ̊35 kV स्विचगर्ल के लिए?
अपने स्विचगियर मॉडल, SF6 कनेक्शन इंटरफ़ेस, आवश्यक वसूली विधि, और बिजली आपूर्ति आवश्यकताओं के साथ KSTONE से संपर्क करें.हम एक उपयुक्त विन्यास की सिफारिश कर सकते हैं और अपने आवेदन के अनुसार कनेक्शन नली और सामान अनुकूलित.
