KSLH-6WYTO3Z

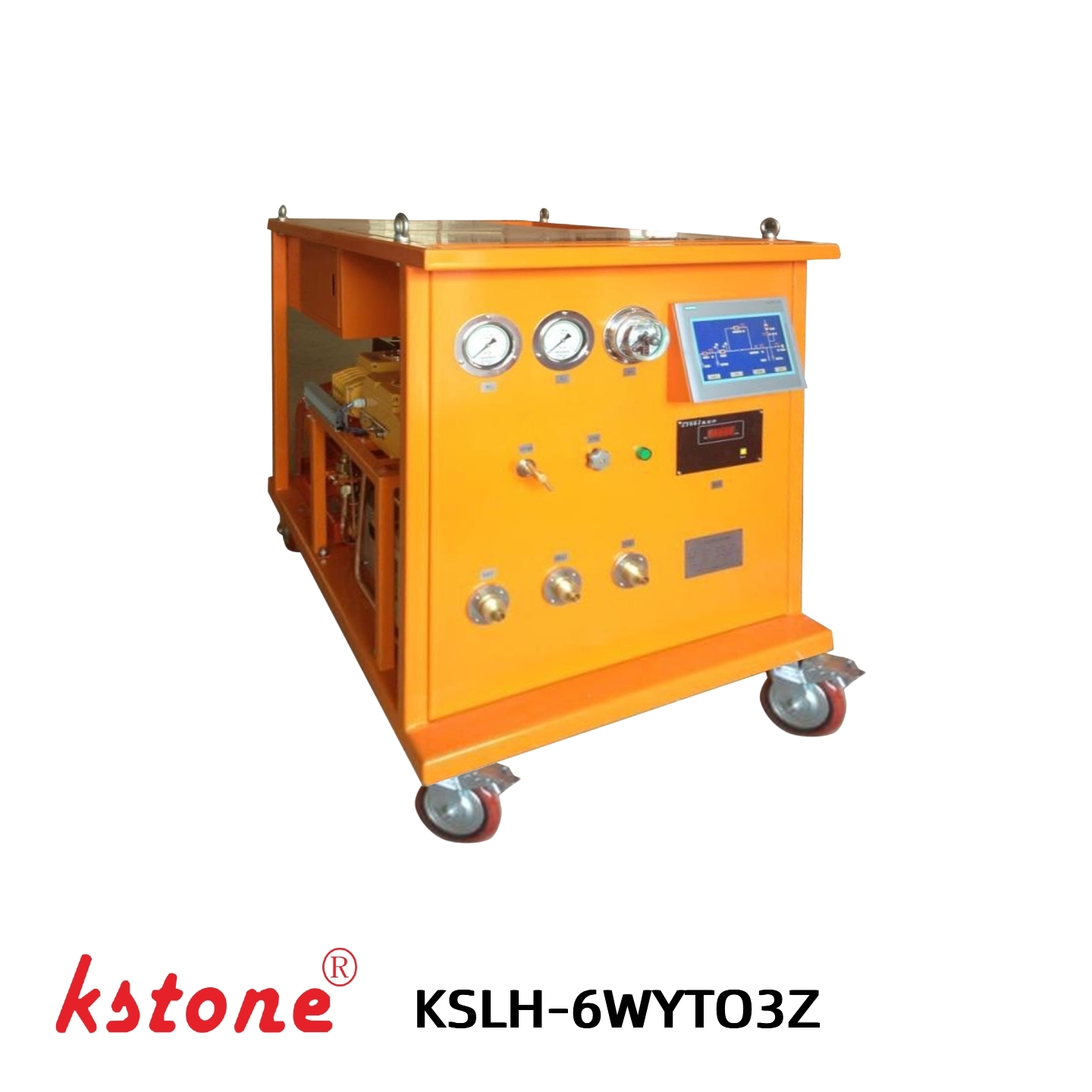

पूरी तरह से स्वचालित SF6 गैस रिकवरी, वैक्यूमिंग और भरने की प्रणाली

उच्च दबाव तरलकरण · तेल मुक्त कंप्रेसर · स्वचालित पीएलसी नियंत्रण · पुनर्योजी सुखाने और निस्पंदन

दKSLH-6WYTO3Z पूर्ण स्वचालित SF6 गैस रिकवरी, वैक्यूमिंग और भरने की प्रणालीएक मोबाइल SF6 गैस हैंडलिंग यूनिट है जिसे जीआईएस में प्रयुक्त SF6 गैस की वसूली, उच्च दबाव तरलीकरण, वैक्यूम निकासी और फिर से भरने के लिए डिज़ाइन किया गया है।सर्किट ब्रेकर और अन्य एसएफ6 अछूता विद्युत उपकरण.

यह प्रणाली एक6 m3/h तेल रहित SF6 कंप्रेसर, उच्च दबाव तरलीकरण प्रौद्योगिकी, एक25 m3/h वैक्यूम पंप, पुनर्योजी सुखाने और निस्पंदन, एक एकीकृत इकाई में एक 10 इंच पीएलसी टचस्क्रीन और एक बाहरी वजन प्रणाली।

पूरी तरह से स्वचालित नियंत्रण, हवा से ठंडा संचालन और एक मोबाइल ट्रॉली डिजाइन के साथ, KSLH-6WYTO3Z बिजली उपकरण निर्माताओं और साइट पर SF6 सेवा और रखरखाव अनुप्रयोगों दोनों के लिए उपयुक्त है।

प्रमुख विशेषताएं

पूरी तरह से स्वचालित पीएलसी नियंत्रण

KSLH-6WYTO3Z एक के साथ सुसज्जित है10 इंच पीएलसी टचस्क्रीनकेंद्रीकृत नियंत्रण और निगरानी के लिए।

टचस्क्रीन ऑपरेटिंग प्रक्रिया और प्रमुख मापदंडों को प्रदर्शित करता है, जिससे ऑपरेटरों को कम मैन्युअल हस्तक्षेप के साथ SF6 वसूली, वैक्यूम निकासी और भरने के संचालन को प्रबंधित करने में मदद मिलती है।

• 10 इंच पीएलसी टचस्क्रीन
• स्वचालित प्रक्रिया नियंत्रण
• वास्तविक समय में कार्यरत स्थिति का प्रदर्शन
• पैरामीटर की स्थापना और निगरानी
• दबाव प्रदर्शन mbar और bar में

उच्च दबाव SF6 तरलकरण

यह प्रणाली एकउच्च दबाव तरलीकरण डिजाइनSF6 गैस को पुनः प्राप्त करने और बाहरी सिलेंडर में कुशल भंडारण के लिए इसे तरल बनाने के लिए।

तेल मुक्त SF6 कंप्रेसर का अधिकतम डिस्चार्ज दबाव50 बार, उच्च दबाव SF6 तरल करने के लिए पर्याप्त दबाव प्रदान करता है।

SF6 गैस → संपीड़न → निस्पंदन और सूखी → उच्च दबाव तरलकरण → भंडारण सिलेंडर

तेल रहित SF6 कंप्रेसर

प्रणाली एक समर्पिततेल रहित SF6 कंप्रेसरके एक सैद्धांतिक विस्थापन के साथ6 m3/hऔर अधिकतम डिस्चार्ज दबाव50 बार.

तेल मुक्त संपीड़न डिजाइन वसूली के दौरान SF6 गैस सर्किट में प्रवेश करने से स्नेहन तेल को रोकने में मदद करता है।

यह विशेष रूप से उन अनुप्रयोगों के लिए उपयुक्त है जहां पुनः प्राप्त SF6 गैस की गुणवत्ता बनाए रखना महत्वपूर्ण है।

पुनर्योजी सुखाने और निस्पंदन

एक एकीकृत सुखाने और निस्पंदन प्रणालीनमी और कणों से दूषितSF6 गैस वसूली के दौरान।

सूखी फिल्टर का उपयोग करता हैवैक्यूम हीटिंग सक्रियण पुनरुत्पादन, जिससे फ़िल्टर को पुनर्जीवित और पुनः उपयोग किया जा सके।

इस प्रणाली को इस प्रकार डिजाइन किया गया है कि पुनः प्राप्त SF6 नमी का स्तर प्राप्त होः

≤ 60 पीपीएम/वी

बाह्य भार प्रणाली

बाह्य भार प्रणाली एक भार सीमा प्रदान करती है0~120 किलोग्राम.

ऑपरेटर टचस्क्रीन के माध्यम से सीधे सिलेंडर वजन की निगरानी कर सकते हैं और इसका उपयोग कर सकते हैंः

• तारे का भार
• वास्तविक समय में वजन प्रदर्शित करना
• स्वतः बंद

यह ऑपरेटर को भरने के दौरान स्थानांतरित SF6 गैस की मात्रा को नियंत्रित करने की अनुमति देता है और अतिपूर्ति को रोकने में मदद करता है।

गहरी वैक्यूम निकासी

यह प्रणाली एक25 m3/h वैक्यूम पंपके एक अंतिम निर्वात के साथ≤ 1 एमबीआर.

वैक्यूम प्रणाली का उपयोग गैस भरने से पहले SF6 उपकरण से हवा और नमी निकालने के लिए किया जा सकता है।

कुल वैक्यूम प्रणाली का निर्दिष्ट अंतिम वैक्यूम निम्न तक पहुँच सकता हैः

≤1 एमबी

एयर कूल्ड और मोबाइल डिजाइन

KSLH-6WYTO3Z एकहवा से ठंडा डिजाइन, जिससे बाहरी शीतलन जल स्रोत की आवश्यकता समाप्त हो जाती है।

मोबिल ट्रॉली की संरचना में घुमावदार और स्थिर पहियों से लैस है ताकि क्षेत्र सेवा के दौरान सुविधाजनक आंदोलन और स्थिति हो सके।

यह प्रणाली को निम्नलिखित के लिए उपयुक्त बनाता हैः

• सबस्टेशन का रखरखाव
• जीआईएस सेवा
• सर्किट ब्रेकर का रखरखाव
• क्षेत्र SF6 गैस वसूली
• विद्युत उपकरण की स्थापना

SF6 गैस रिकवरी प्रणाली क्या है?

एकSF6 गैस वसूली प्रणालीविद्युत उपकरण से सल्फर हेक्साफ्लोराइड (SF6) गैस को रखरखाव, स्थापना और सेवा के दौरान सुरक्षित रूप से पुनः प्राप्त करने, भंडारण और पुनः उपयोग के लिए उपयोग किया जाने वाला विशेष उपकरण है।

SF6 का व्यापक रूप से इन्सुलेटिंग और आर्क बुझाने वाले माध्यम के रूप में उपयोग किया जाता हैः

• गैस अछूता स्विचआउट (जीआईएस)
• SF6 सर्किट ब्रेकर
• गैस अछूता लाइनें (जीआईएल)
• उच्च वोल्टेज विद्युत उपकरण
• सबस्टेशन उपकरण

रखरखाव के दौरान SF6 गैस को सीधे वायुमंडल में छोड़ने के बजाय पुनः प्राप्त किया जाना चाहिए।

एक पूर्ण SF6 गैस हैंडलिंग सिस्टम कई आवश्यक संचालन कर सकता है, जिनमें शामिल हैंः

वसूली → निस्पंदन और सूखी → तरलकरण → भंडारण → वैक्यूम निकासी → फिर से भरना

KSLH-6WYTO3Z इन मुख्य कार्यों को एक मोबाइल प्रणाली में एकीकृत करता है।

कैसे KSLH-6WYTO3Z काम करता है

1SF6 गैस वसूली

SF6 गैस विद्युत उपकरण से निकाली जाती है और वसूली प्रणाली में स्थानांतरित की जाती है।

द6 m3/h तेल रहित SF6 कंप्रेसरपुनः प्राप्त गैस को संपीड़ित करता है।

2. सूखी और निस्पंदन

वसूली प्रक्रिया के दौरान, गैस एकीकृत सुखाने और निस्पंदन प्रणाली से गुजरती है।

यह प्रणाली निम्नलिखित को हटाने में मदद करती हैः

• नमी
• ठोस कण

पुनरुत्पादक सुखाने वाले फिल्टर को बार-बार उपयोग के लिए वैक्यूम हीटिंग के माध्यम से सक्रिय किया जा सकता है।

3उच्च दबाव तरलकरण

संपीड़ित SF6 गैस को उच्च दबाव तरल बनाने के लिए आगे दबाव में रखा जाता है।

द्रवीकृत SF6 को फिर एक बाहरी भंडारण सिलेंडर में स्थानांतरित किया जा सकता है।

4. वैक्यूम निकासी

रखरखाव के बाद या फिर से भरने से पहले, वैक्यूम सिस्टम हवा और अवशिष्ट गैसों को विद्युत उपकरण से बाहर निकालता है।

वैक्यूम पंप एक पंपिंग गति प्रदान करता हैः

25 मी3/घंटा

एक अंतिम वैक्यूम के साथः

≤ 1 एमबीआर

5. एसएफ6 गैस भरना

उपकरण खाली होने के बाद, SF6 गैस को भंडारण सिलेंडर से विद्युत उपकरण में स्थानांतरित किया जा सकता है।

बाह्य भार प्रणाली सिलेंडर के वजन की निरंतर निगरानी करती है।

स्वतः बंद करने का कार्य पूर्व निर्धारित परिचालन स्थितियों के अनुसार भरने की प्रक्रिया को रोक सकता है।

तकनीकी विनिर्देश

मुख्य घटक विनिर्देश

नियंत्रण और निगरानी

10-इंच पीएलसी टचस्क्रीन

एकीकृत 10 इंच का पीएलसी टचस्क्रीन एसएफ6 गैस हैंडलिंग सिस्टम के संचालन और निगरानी के लिए एक केंद्रीकृत इंटरफ़ेस प्रदान करता है।

मुख्य इंटरफ़ेस

मुख्य इंटरफ़ेस ऑपरेटिंग प्रक्रिया और सिस्टम स्थिति का अवलोकन प्रदान करता है।

सेटिंग्स इंटरफ़ेस

सेटिंग इंटरफेस ऑपरेटरों को ऑपरेटिंग पैरामीटर और नियंत्रण कार्यों को कॉन्फ़िगर करने की अनुमति देता है।

ऑपरेशन पृष्ठ

ऑपरेशन पेज SF6 रिकवरी, वैक्यूम निकासी और भरने के दौरान वास्तविक समय की जानकारी प्रदान करता है।

आवेदन

जीआईएस रखरखाव

KSLH-6WYTO3Z का उपयोग एसएफ6 गैस रिकवरी, वैक्यूम निकासी और जीआईएस निरीक्षण और रखरखाव के दौरान फिर से भरने के लिए किया जा सकता है।

SF6 सर्किट ब्रेकर सर्विसिंग

यह प्रणाली सर्किट ब्रेकर के रखरखाव और सर्विसिंग के दौरान SF6 रिकवरी और रिफिल ऑपरेशन का समर्थन करती है।

सबस्टेशन का रखरखाव

मोबाइल वायु-कूल्ड डिजाइन इकाई को सबस्टेशनों में साइट पर SF6 गैस हैंडलिंग के लिए उपयुक्त बनाता है।

विद्युत उपकरण की स्थापना

वैक्यूम प्रणाली स्थापना और कमीशन के दौरान SF6 भरने से पहले हवा और अवशिष्ट गैसों को खाली कर सकती है।

SF6 गैस भंडारण और पुनर्चक्रण

पुनर्प्राप्त SF6 को उच्च दबाव में तरल किया जा सकता है और अस्थायी भंडारण और बाद में पुनः उपयोग के लिए बाहरी सिलेंडरों में स्थानांतरित किया जा सकता है।

KSLH-6WYTO3Z बनाम DILO Piccolo L030R02

SF6 गैस हैंडलिंग के लिए एक व्यावहारिक DILO विकल्प

एक DILO Piccolo L030R02 विकल्प की तलाश में?
KSLH-6WYTO3Z SF6 गैस वसूली, तरलीकरण, वैक्यूम निकासी और भरने के लिए एक तुलनीय एकीकृत समाधान प्रदान करता है,जबकि एक उच्च क्षमता तेल मुक्त कंप्रेसर और एक बड़ा 10 इंच पीएलसी टचस्क्रीन पूरी तरह से स्वचालित संचालन के साथ की पेशकश.

KSTONE ग्राहकों को DILO SF6 सर्विस कार्ट के विकल्प की तलाश में लचीले विन्यास प्रदान करता है, जिसमें अनुकूलित कंप्रेसर क्षमता, भंडारण सिलेंडर विन्यास,विद्युत आपूर्ति और नियंत्रण कार्य.

मानक सामान

DN8 SF6 भरने की नली

• लंबाईः 3 मीटर
• कनेक्शन: G5/8
• एक छोर SF6 सिलेंडर से जुड़ने के लिए डिज़ाइन किया गया

DN20 उच्च दबाव की नली

• मात्राः 2 पीसी
• लंबाईः प्रत्येक 5 मीटर
• DN20 स्व-सीलिंग वाल्वों से सुसज्जित

ऑपरेटिंग मैनुअल

• अंग्रेजी ऑपरेटिंग मैनुअल
• चीनी संचालन पुस्तिका

साइट पर SF6 सेवा के लिए डिज़ाइन किया गया

KSLH-6WYTO3Z एक एकीकृत मोबाइल इकाई में SF6 उपकरण की सेवा के लिए आवश्यक मुख्य कार्यों को जोड़ती है।

पुनर्प्राप्ति

विद्युत उपकरण से SF6 गैस की कुशल वसूली।

निस्पंदन और सूखी

गैस की वसूली के दौरान नमी और कणों के प्रदूषण को कम करना।

द्रवीकरण

कुशल SF6 भंडारण के लिए उच्च दबाव तरलकरण।

वैक्यूमिंग

SF6 फिर से भरने से पहले गहरी वैक्यूम निकासी।

भरना

बाह्य सिलेंडर भार के साथ नियंत्रित SF6 भरना।

KSTONE KSLH-6WYTO3Z क्यों चुनें?

01. तेल मुक्त SF6 संपीड़न

यह एसएफ6 गैस सर्किट में तेल के संदूषण को कम करने में मदद करता है।

02उच्च दबाव तरलकरण

भंडारण के लिए SF6 गैस की कुशल वसूली और तरलीकरण को सक्षम करता है।

03. पुनर्योजी सुखाने फिल्टर

वैक्यूम-हीटिंग रीजनरेशन सूखी फिल्टर के बार-बार उपयोग की अनुमति देता है।

04पूर्ण स्वचालित संचालन

पीएलसी आधारित नियंत्रण SF6 वसूली, वैक्यूमिंग और भरने के संचालन को सरल बनाता है।

05एकीकृत भार

टैरा और स्वतः बंद करने के कार्यों के साथ 0 ≈ 120 किलोग्राम बाहरी भार प्रणाली।

06. हवा से ठंडा डिजाइन

कोई बाहरी शीतलन जल स्रोत की आवश्यकता नहीं है।

07. मोबाइल संरचना

क्षेत्र सेवा के दौरान घूमने-फिरने वाले और फिक्स्ड पहियों से यात्रा करना और अपनी जगह पर रहना आसान होता है।

08एकीकृत SF6 सेवा कार्य

वसूली, सुखाने और निस्पंदन, तरलीकरण, वैक्यूम निकासी और भरने को एक प्रणाली में एकीकृत किया गया है।

विशिष्ट SF6 सेवा कार्यप्रवाह

01 ️ संपर्क करें

SF6 उपकरण और भंडारण सिलेंडर को सिस्टम से कनेक्ट करें।

↓

02 ️ ठीक हो जाना

तेल मुक्त कंप्रेसर का उपयोग करके SF6 गैस को पुनः प्राप्त करें।

↓

03 फ़िल्टर और ड्राई

आर्द्रता और कणों के प्रदूषण को कम करें।

↓

04 लिक्विफाई और स्टोर

उच्च दबाव में बरामद SF6 को तरल कर भंडारण सिलेंडर में स्थानांतरित करें।

↓

05 वैक्यूम

फिर से भरने से पहले विद्युत उपकरण को खाली करें।

↓

06 ️ फिर से भरना

बाहरी भार प्रणाली के माध्यम से सिलेंडर वजन की निगरानी करते हुए SF6 गैस को फिर से भरें।

अक्सर पूछे जाने वाले प्रश्न

KSLH-6WYTO3Z का प्रयोग किसके लिए किया जाता है?

KSLH-6WYTO3Z एक पूर्ण स्वचालित SF6 गैस हैंडलिंग प्रणाली है जिसे SF6 गैस रिकवरी, उच्च दबाव तरलकरण, वैक्यूम निकासी और GIS को फिर से भरने के लिए डिज़ाइन किया गया है।सर्किट ब्रेकर और अन्य एसएफ6 अछूता विद्युत उपकरण.

क्या SF6 कंप्रेसर तेल रहित है?

हाँ. प्रणाली एक समर्पित6 m3/h तेल रहित SF6 कंप्रेसर50 बार के अधिकतम डिस्चार्ज दबाव के साथ।

क्या सिस्टम को ठंडा करने के लिए पानी की आवश्यकता होती है?

संख्या KSLH-6WYTO3Z हवा से ठंडा डिजाइन का उपयोग करता है और बाहरी शीतलन-पानी स्रोत की आवश्यकता नहीं है।

क्या सिस्टम स्वचालित रूप से भरना बंद कर सकता है?

हाँ. 0 ₹120 किलोग्राम की बाहरी तौल प्रणाली टैरा तौल और स्वतः बंद करने का समर्थन करती है.

वैक्यूम पंप की क्षमता क्या है?

वैक्यूम पंप की पंपिंग गति है25 मी3/घंटाऔर एक अंतिम वैक्यूम≤ 1 एमबीआर.

क्या सूखी फिल्टर को पुनः उत्पन्न किया जा सकता है?

हाँ, सूखी फिल्टर का उपयोग करता हैवैक्यूम हीटिंग सक्रियण पुनरुत्पादन, जिससे पुनर्नवीनीकरण और पुनः उपयोग की अनुमति मिलती है।

प्रणाली किस प्रकार की गैसों को संभाल सकती है?

KSLH-6WYTO3Z विशेष रूप से के लिए बनाया गया हैSF6 गैस हैंडलिंग अनुप्रयोग.

क्या सिस्टम को अनुकूलित किया जा सकता है?

KSTONE उपकरण विन्यास, भंडारण सिलेंडर आवश्यकताओं, बिजली आपूर्ति और अनुप्रयोग स्थितियों के अनुसार अनुकूलित SF6 गैस हैंडलिंग समाधान प्रदान करता है।

KSLH-6WYTO3Z के लिए उद्धरण का अनुरोध करें

एक की तलाश मेंपूरी तरह से स्वचालित SF6 गैस वसूली प्रणालीजीआईएस, सर्किट ब्रेकर या सबस्टेशन के रखरखाव के लिए?

KSTONE आपके आवेदन के अनुसार अनुकूलित विन्यास के साथ SF6 गैस वसूली, वैक्यूमिंग और भरने के उपकरण प्रदान कर सकता है।

तकनीकी विनिर्देशों, उद्धरण और अनुकूलन विकल्पों के लिए KSTONE से संपर्क करें।
