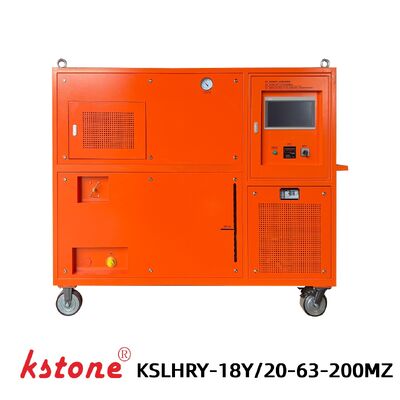

उच्च क्षमता SF6 गैस हैंडलिंग सिस्टम रिकवरी, भंडारण, वैक्यूम पंपिंग, फिलिंग और उपचार के लिए डिज़ाइन किया गया

केएसएलएचआरवाई-18वाई/20-63-200एमजेड (415वी) एसएफ6 गैस रिकवरी डिवाइस

600 लीटर स्टोरेज टैंक के साथ उच्च दबाव द्रवीकरण एसएफ6 गैस रिकवरी सिस्टम

यह केस्टोन केएसएलएचआरवाई-18वाई/20-63-200एमजेड (415वी) एसएफ6 गैस रिकवरी डिवाइस एक हेवी-ड्यूटी एसएफ6 गैस हैंडलिंग सिस्टम है जिसे जीआईएस, सर्किट ब्रेकर और अन्य एसएफ6-इन्सुलेटेड इलेक्ट्रिकल उपकरणों से सल्फर हेक्साफ्लोराइड (एसएफ6) गैस की रिकवरी, स्टोरेज, वैक्यूम पंपिंग, फिलिंग और ट्रीटमेंट के लिए डिज़ाइन किया गया है।

एक उच्च दबाव द्रवीकरण रिकवरी विधि का उपयोग करके, सिस्टम एसएफ6 को उच्च दबाव में संपीड़ित करता है और कुशल भंडारण के लिए इसे तरल रूप में परिवर्तित करता है। यह एक एसएफ6 कंप्रेसर, वैक्यूम पंप, 600 लीटर स्टोरेज टैंक, फिल्ट्रेशन सिस्टम और ड्राइंग सिस्टम को एक मोबाइल यूनिट में एकीकृत करता है।

पीएलसी टच-स्क्रीन नियंत्रण, एयर कूलिंग और 600 लीटर स्टोरेज क्षमता के साथ, यह एसएफ6 गैस रिकवरी सिस्टम इलेक्ट्रिकल उपकरण निर्माताओं, सबस्टेशनों, पावर यूटिलिटीज और एसएफ6 रखरखाव अनुप्रयोगों के लिए उपयुक्त है, जिन्हें उच्च क्षमता वाली गैस हैंडलिंग की आवश्यकता होती है।

मुख्य विशेषताएं

उच्च दबाव द्रवीकरण रिकवरी

एसएफ6 कंप्रेसर कुशल भंडारण और सिलेंडर फिलिंग के लिए रिकवर की गई एसएफ6 को तरल रूप में परिवर्तित करने के लिए उच्च दबाव द्रवीकरण तकनीक का उपयोग करता है।

600 लीटर एसएफ6 स्टोरेज क्षमता

एकीकृत 600 लीटर स्टोरेज वेसल गैस और तरल एसएफ6 दोनों स्टोरेज का समर्थन करता है और बड़े पैमाने पर एसएफ6 रिकवरी संचालन के लिए पर्याप्त क्षमता प्रदान करता है।

मल्टी-फंक्शन एसएफ6 गैस हैंडलिंग

एक सिस्टम एकीकृत करता है:

• एसएफ6 गैस रिकवरी
• एसएफ6 गैस स्टोरेज
• वैक्यूम पंपिंग
• एसएफ6 गैस फिलिंग
• एसएफ6 सिलेंडर फिलिंग
• गैस फिल्ट्रेशन
• गैस ड्राइंग

स्वचालित पीएलसी नियंत्रण

पीएलसी टच-स्क्रीन इंटरफ़ेस वैक्यूम पंपिंग, रिकवरी, फिलिंग और सिलेंडर फिलिंग के लिए समर्पित ऑपरेटिंग मोड के साथ एक सहज नियंत्रण प्रणाली प्रदान करता है।

सेल्फ-रीजेनरेटिव ड्राइंग सिस्टम

अंतर्निहित ड्राइंग फिल्टर वैक्यूम हीटिंग एक्टिवेशन रीजेनरेशन का उपयोग करता है, जिससे ड्राइंग सिस्टम को बार-बार संचालन के लिए पुनर्जीवित किया जा सकता है।

एयर-कूल्ड और मोबाइल डिज़ाइन

सिस्टम एयर कूलिंग का उपयोग करता है और इसके लिए बाहरी पानी के स्रोत की आवश्यकता नहीं होती है, जिससे यह फील्ड सर्विस और रखरखाव संचालन के लिए उपयुक्त है।

एसएफ6 गैस ट्रीटमेंट

रिकवरी प्रक्रिया के दौरान, एकीकृत फिल्ट्रेशन और ड्राइंग सिस्टम रिकवर की गई एसएफ6 गैस से नमी और ठोस कणों को हटाने में मदद करता है।

मुख्य कार्य

एसएफ6 गैस रिकवरी और स्टोरेज

सिस्टम इलेक्ट्रिकल उपकरणों से एसएफ6 गैस को रिकवर करता है और इसे एकीकृत 600 लीटर स्टोरेज वेसल में स्टोर करता है। उच्च दबाव द्रवीकरण स्टोरेज दक्षता में सुधार करता है।

वैक्यूम पंपिंग

गैस फिलिंग या कमीशनिंग से पहले एसएफ6 इलेक्ट्रिकल उपकरणों को खाली करने के लिए एक समर्पित वैक्यूम पंप प्रदान किया जाता है।

एसएफ6 गैस फिलिंग

स्टोर की गई एसएफ6 को फिलिंग सिस्टम के माध्यम से स्विचगियर में वापस स्थानांतरित किया जा सकता है। फिलिंग दबाव को प्रेशर-रिड्यूसिंग वाल्व के माध्यम से नियंत्रित किया जा सकता है।

एसएफ6 सिलेंडर फिलिंग

उच्च दबाव कंप्रेसर रिकवर की गई एसएफ6 को बाहरी एसएफ6 सिलेंडरों में स्थानांतरित करने की अनुमति देता है।

एसएफ6 सिलेंडर फिलिंग एक तकनीकी ऑपरेशन है और इसे केवल प्रशिक्षित कर्मियों द्वारा लागू सुरक्षा प्रक्रियाओं का पालन करते हुए किया जाना चाहिए।

फिल्ट्रेशन और ड्राइंग

रिकवरी सर्किट में हैंडलिंग के दौरान रिकवर की गई एसएफ6 की गुणवत्ता बनाए रखने में मदद करने के लिए फिल्ट्रेशन और एक पुनर्योजी ड्राइंग सिस्टम शामिल है।

तकनीकी विनिर्देश

पैरामीटर	विनिर्देश
मॉडल	केएसएलएचआरवाई-18वाई/20-63-200एमजेड (415वी)
प्रकार	उच्च दबाव द्रवीकरण, एयर-कूल्ड, मोबाइल
परिवेश तापमान	-10°C से 40°C
रिकवरी प्रारंभिक दबाव	≤ 10 बार
रिकवरी अंतिम दबाव	≤ 0 एमपीए
फिलिंग प्रारंभिक दबाव	≤ 133 पा
फिलिंग अंतिम दबाव	≤ 10 बार
अंतिम वैक्यूम	≤ 2 × 10⁻³ एमबार
वार्षिक रिसाव दर	≤ 0.5%
रिकवर की गई एसएफ6 नमी	≤ 60 पीपीएम/वी
रिकवर की गई एसएफ6 तेल सामग्री	0 पीपीएम
स्टोरेज मोड	गैस / तरल
स्टोरेज टैंक दबाव	50 बार
स्टोरेज टैंक वॉल्यूम	600 लीटर
तरल स्टोरेज क्षमता	600 किग्रा
द्रवीकरण विधि	उच्च दबाव द्रवीकरण
ड्राइंग फिल्टर रीजेनरेशन	वैक्यूम हीटिंग एक्टिवेशन रीजेनरेशन
बिजली की आपूर्ति	3 फेज, 415वी, 50 हर्ट्ज
कुल शक्ति	≤ 15 किलोवाट
शोर स्तर	≤ 75 डीबी(ए)
उपकरण वजन	≤ 600 किग्रा

एसएफ6 कंप्रेसर

पैरामीटर	विनिर्देश
कंप्रेसर प्रकार	एयर-कूल्ड पिस्टन
सैद्धांतिक विस्थापन	6 एम³/घंटा
अधिकतम डिस्चार्ज दबाव	30 बार
अनुमेय डिस्चार्ज दबाव	28 बार
न्यूनतम अनुमेय सक्शन दबाव	50 एमबार
अधिकतम अनुमेय सक्शन दबाव	5 बार
अधिकतम निकास तापमान	130°C
कंप्रेसर पावर	2.2 किलोवाट

वैक्यूम पंप

पैरामीटर	विनिर्देश
पंपिंग गति	40 एम³/घंटा
अंतिम वैक्यूम	≤ 0.1 एमबार
पावर	2.2 किलोवाट

स्टोरेज टैंक

पैरामीटर	विनिर्देश
कंटेनर श्रेणी	टाइप II
डिजाइन दबाव	39 बार
डिजाइन तापमान	100°C
वॉल्यूम	600 लीटर
तरल स्टोरेज क्षमता	600 किग्रा

कार्य सिद्धांत

केएसएलएचआरवाई-18वाई/20-63-200एमजेड (415वी) एक एसएफ6 कंप्रेसर, वैक्यूम पंप, स्टोरेज वेसल, फिल्ट्रेशन सिस्टम, ड्राइंग सिस्टम, वाल्व और मापने वाले उपकरण का उपयोग करता है।

एसएफ6 रिकवरी के दौरान, कंप्रेसर रिकवर की गई गैस के दबाव को बढ़ाता है। एसएफ6 के दबाव-तापमान विशेषताओं के आधार पर, गैस को उच्च दबाव की स्थिति में द्रवीकृत किया जाता है और 600 लीटर स्टोरेज वेसल में स्टोर किया जाता है।

साथ ही, फिल्ट्रेशन और ड्राइंग सिस्टम गैस हैंडलिंग के दौरान नमी और ठोस कणों को हटाने में मदद करता है।

सिस्टम बाद में गैस फिलिंग के लिए स्टोर की गई एसएफ6 का उपयोग कर सकता है या उच्च दबाव फिलिंग सर्किट के माध्यम से एसएफ6 को बाहरी सिलेंडरों में स्थानांतरित कर सकता है।

पीएलसी स्वचालित नियंत्रण

पीएलसी टच-स्क्रीन नियंत्रण प्रणाली विभिन्न एसएफ6 हैंडलिंग प्रक्रियाओं के लिए समर्पित ऑपरेटिंग मोड प्रदान करती है।

स्वचालित ऑपरेटिंग मोड

• वैक्यूम पंपिंग
• एसएफ6 रिकवरी
• एसएफ6 फिलिंग
• स्टोरेज टैंक से सिलेंडर फिलिंग
• सिलेंडर पाइपलाइन रिकवरी

सिस्टम कमीशनिंग और रखरखाव के दौरान व्यक्तिगत वाल्व और घटक नियंत्रण के लिए एक मैनुअल ऑपरेटिंग इंटरफ़ेस भी प्रदान करता है।

केएसएलएचआरवाई-18वाई/20-63-200एमजेड (415वी) एसएफ6 गैस हैंडलिंग के दौरान उपयुक्त है:

• जीआईएस इंस्टॉलेशन और कमीशनिंग
• जीआईएस रखरखाव
• एसएफ6 सर्किट ब्रेकर सर्विसिंग
• सबस्टेशन रखरखाव
• एसएफ6 इलेक्ट्रिकल उपकरण निर्माण
• एसएफ6 गैस रिकवरी और स्टोरेज
• एसएफ6 सिलेंडर फिलिंग
• इलेक्ट्रिकल उपकरण प्रतिस्थापन और ओवरहाल

यह विशेष रूप से उन अनुप्रयोगों के लिए उपयुक्त है जिन्हें बड़े क्षमता वाले एसएफ6 स्टोरेज और व्यापक गैस हैंडलिंग कार्यों का उपयोग करता है।

मानक पैकेज में शामिल हैं:

• 1 × एसएफ6 गैस रिकवरी डिवाइस
• 1 × उपयोगकर्ता मैनुअल
• 1 × अनुरूपता का प्रमाण पत्र
• 1 × 5 मीटर डबल-लेयर स्टील वायर ब्रेडेड होज़ जिसमें डीएन20 सेल्फ-सीलिंग कनेक्टर और सिलेंडर बॉल-वाल्व कनेक्टर है
• 1 × 10 मीटर डबल-लेयर स्टील वायर ब्रेडेड रबर होज़ जिसमें डीएन20 सेल्फ-सीलिंग कनेक्टर हैं
• 10 × एम27 × 1.5 सीलिंग गैस्केट
• 10 × एम36 × 2 सीलिंग गैस्केट
• 1 × एम36 × 2 फीमेल थ्रेड से एम27 × 1.5 मेल थ्रेड एडॉप्टर
• 1 × रिंच
• 1 × रेनप्रूफ कवर

होसेस, कनेक्टर और एडॉप्टर को ग्राहक के जीआईएस, सर्किट ब्रेकर या एसएफ6 उपकरण इंटरफ़ेस के अनुसार भी अनुकूलित किया जा सकता है।

केस्टोन पावर ट्रांसमिशन और डिस्ट्रीब्यूशन अनुप्रयोगों के लिए एसएफ6 गैस रिकवरी, हैंडलिंग, टेस्टिंग और ट्रीटमेंट उपकरण में माहिर है।

हमारे एसएफ6 गैस रिकवरी सिस्टम विभिन्न उपकरण क्षमताओं और ऑपरेटिंग आवश्यकताओं के लिए डिज़ाइन किए गए हैं, पोर्टेबल रिकवरी यूनिट से लेकर बड़े क्षमता वाले स्वचालित एसएफ6 सर्विस सिस्टम तक।

अनुकूलित कॉन्फ़िगरेशन की आवश्यकता वाली परियोजनाओं के लिए, केस्टोन निम्नलिखित के आधार पर समाधान प्रदान कर सकता है:

• एसएफ6 गैस क्षमता
• रिकवरी गति
• स्टोरेज टैंक वॉल्यूम
• बिजली की आपूर्ति
• वैक्यूम आवश्यकताएं
• गैस फिलिंग आवश्यकताएं
• जीआईएस और सर्किट ब्रेकर इंटरफ़ेस
• स्वचालित या मैनुअल ऑपरेशन

अपनी एसएफ6 गैस रिकवरी आवश्यकताओं पर चर्चा करने के लिए केस्टोन से संपर्क करें।

एक पूर्ण एसएफ6 गैस हैंडलिंग समाधान के लिए, आप इसमें भी रुचि ले सकते हैं:

एसएफ6 गैस रिकवरी सिस्टम
विभिन्न रिकवरी, वैक्यूमिंग, फिलिंग और स्टोरेज कॉन्फ़िगरेशन का अन्वेषण करें।

एसएफ6 गैस विश्लेषक
रखरखाव या गैस रिकवरी के बाद एसएफ6 शुद्धता, नमी और अपघटन उत्पादों को मापें।

एसएफ6 लीक डिटेक्टर
जीआईएस, सर्किट ब्रेकर, वाल्व और अन्य एसएफ6 उपकरणों से एसएफ6 रिसाव का पता लगाएं।

एसएफ6 वैक्यूम पंपिंग सिस्टम
एसएफ6 इलेक्ट्रिकल उपकरणों को खाली करने के लिए समर्पित वैक्यूम समाधान।

एसएफ6/एन₂ गैस मिक्सिंग और चार्जिंग उपकरण
नियंत्रित एसएफ6/एन₂ गैस मिक्सिंग और फिलिंग की आवश्यकता वाले अनुप्रयोगों के लिए।

यह जीआईएस, सर्किट ब्रेकर और अन्य एसएफ6-इन्सुलेटेड इलेक्ट्रिकल उपकरणों से एसएफ6 गैस को रिकवर करने, स्टोर करने, वैक्यूम करने, भरने और संभालने के लिए डिज़ाइन किया गया है।

सिस्टम एक 600 लीटर स्टोरेज टैंक से सुसज्जित है जिसकी तरल स्टोरेज क्षमता 600 किग्रा तक है।

हाँ। सिस्टम रिकवर की गई एसएफ6 को बाहरी सिलेंडरों में स्थानांतरित करने के लिए उच्च दबाव एसएफ6 कंप्रेसर का उपयोग करता है।

नहीं। यह एक एयर-कूल्ड डिज़ाइन का उपयोग करता है और इसके लिए बाहरी पानी के स्रोत की आवश्यकता नहीं होती है।

हाँ। सिस्टम पीएलसी टच-स्क्रीन नियंत्रण का उपयोग करता है और वैक्यूम पंपिंग, रिकवरी, फिलिंग और सिलेंडर फिलिंग के लिए स्वचालित ऑपरेटिंग मोड प्रदान करता है।

हाँ। होसेस, एडॉप्टर और कनेक्टर को ग्राहक के जीआईएस या सर्किट ब्रेकर इंटरफ़ेस के अनुसार कॉन्फ़िगर किया जा सकता है।

मानक कॉन्फ़िगरेशन 3-फेज 415वी, 50 हर्ट्ज बिजली आपूर्ति का उपयोग करता है।

जीआईएस रखरखाव, सर्किट ब्रेकर सर्विसिंग या सबस्टेशन अनुप्रयोगों के लिए 600 लीटर एसएफ6 गैस रिकवरी सिस्टम की तलाश है?

हमें अपने उपकरण वोल्टेज, एसएफ6 गैस की मात्रा, आवश्यक स्टोरेज क्षमता, बिजली की आपूर्ति और कनेक्शन इंटरफ़ेस भेजें। केस्टोन आपके आवेदन के लिए एक उपयुक्त एसएफ6 रिकवरी और गैस हैंडलिंग कॉन्फ़िगरेशन की सिफारिश कर सकता है।

मॉडल: केएसएलएचआरवाई-18वाई/20-63-200एमजेड (415वी)

तकनीकी विनिर्देशों, कोटेशन और अनुकूलित कॉन्फ़िगरेशन के लिए केस्टोन से संपर्क करें।
