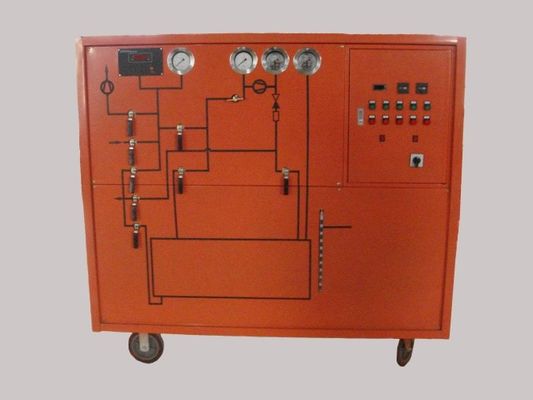

मैनुअल ऑपरेशन, बुनियादी SF6 रिकवरी डिवाइस, कामकाजी वोल्टेज तीन चरण 230V 60Hz

मैनुअल ऑपरेशन, बुनियादी SF6 रिकवरी डिवाइस, कामकाजी वोल्टेज तीन चरण 230V 60Hz

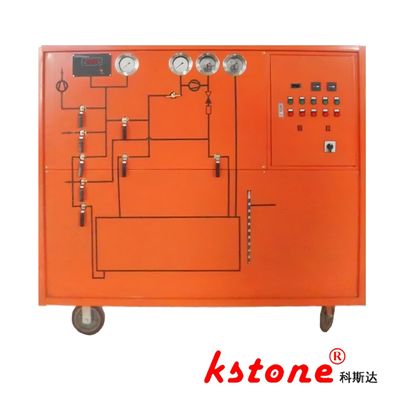

KSLH-18Y54100 ((23060Hz)

संयुक्त राज्य अमेरिका, कनाडा, मैक्सिको, क्यूबा, पनामा, जमैका, बोलिविया, इक्वाडोर आदि जैसे एकल-चरण 110V क्षेत्रों के लिए उपयुक्त

60Hz के लिए उपयुक्त

मुख्य तकनीकी प्रदर्शन मापदंड
1उपकरण के प्रदर्शन मापदंड
प्रकारः फ्रीज तरलीकृत, हवा से ठंडा, हाथ से धकेला जाने वाला मोबाइल
कार्य वातावरण का तापमान -10 °C~40 °C
आरंभिक दबाव (एमपीए) 0.8
वसूली अंतिम दबाव (एमपीए) ≤ 0053
1m3 वॉल्यूम (h/m3) * ≤ 0 के लिए आवश्यक समय5
आरंभिक दबाव (पा) ≤ 133
फुलाव अंतिम दबाव (एमपीए) 0.7
1m3 वॉल्यूम (h/m3) ≤ 0 के लिए आवश्यक समय2
0.1MPa से 133Pa तक वैक्यूम करने में समय लगता है (h/m3) * * ≤ 1.0
अंतिम निर्वात (पा) ≤ 10
वैक्यूम 133Pa पर 24 घंटे के लिए बनाए रखा एक वृद्धि मूल्य (Pa) ≤ 400 के साथ
वार्षिक रिसाव दर ≤ 1%
पुनर्नवीनीकरण के बाद SF6 आर्द्रता सामग्री (पीपीएम/वी) * * * ≤ 60
गैस शुद्धता और तेल सामग्री (पीपीएम/जी) ≤ 10
भंडारण विधि: तरल
भंडारण दबाव (एमपीए) 8
क्षमता (एल) 100
गैस भंडारण क्षमता (किग्रा) 100
सूखी फ़िल्टर पुनरुत्पादन विधिः वैक्यूम हीटिंग सक्रियण पुनरुत्पादन
बिजली की आपूर्ति तीन चरण चार तार प्रणाली 3 Φ 230V
कुल शक्ति (kW) ≤ 10
शोर dB (A) ≤ 75

2मुख्य घटक प्रदर्शन मापदंड
अर्ध संलग्न रूप
सैद्धांतिक विस्थापन m3/h 18
अधिकतम निकास दबाव एमपीए 3.5
अनुमेय निकास दबाव एमपीए 3.0
SF6 कंप्रेसर
न्यूनतम अनुमेय चूषण दबाव KPa 53
अधिकतम अनुमेय चूषण दबाव MPa 10
अधिकतम निकास तापमान 130 °C
शक्ति किलोवाट 22
बिजली की आपूर्ति 3 Φ 230V 60Hz
निकासी दर L/s 15
वैक्यूम पंप अंतिम वैक्यूम Pa ≤ 15
स्नेहन तेल HD25 शीतलन तेल
शक्ति किलोवाट 22
बिजली की आपूर्ति 3 Φ 230V 60Hz
कंटेनर श्रेणी 2
डिजाइन दबाव MPa 8
कंटेनर का डिजाइन तापमान 45 °C
भंडारण कंटेनर क्षमता L 100
भंडारण कंटेनर भंडारण क्षमता किलो 100

परिवहन मापदंड

धूम्रपान लकड़ी का बॉक्स
आयामः 1600 * 830 * 1200
सकल वजनः 570 किलोग्राम
