रिकवरी के साथ एसएफ₆ ओस प्वाइंट, शुद्धता और एसओ₂ गैस विश्लेषक

KS30-3-R

गैस रिकवरी के साथ 3-इन-1 एसएफ₆ गैस गुणवत्ता माप

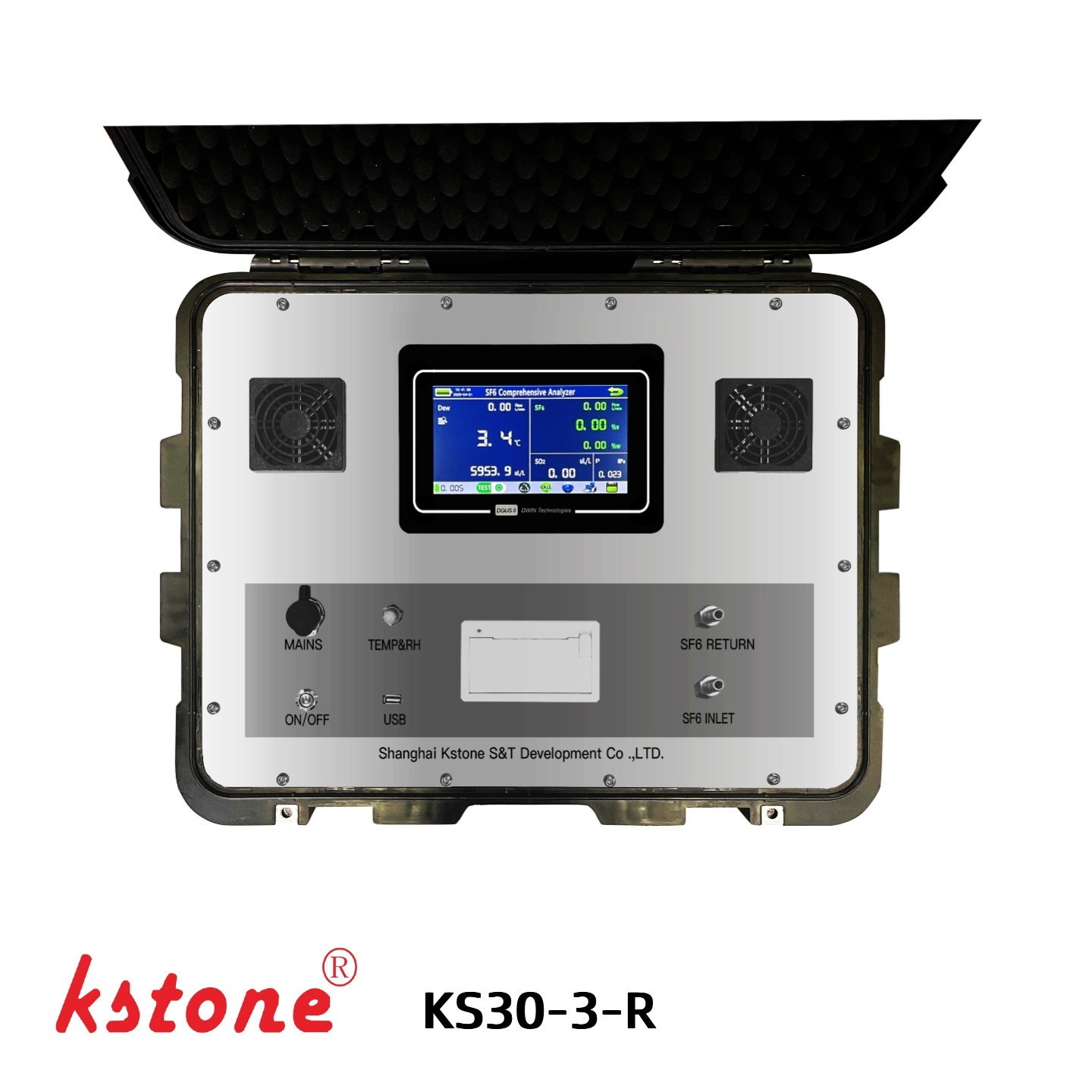

केस्टोन केएस30-3-आरएक पोर्टेबल SF₆ गैस विश्लेषक है जिसे विद्युत उपकरण रखरखाव के दौरान व्यापक गैस गुणवत्ता परीक्षण और गैस रिकवरी के लिए डिज़ाइन किया गया है।

उपकरण तीन आवश्यक SF₆ गैस गुणवत्ता माप को जोड़ता है:

• एसएफ₆ ओस बिंदु/नमी
• एसएफ₆ शुद्धता
• SO₂ अपघटन उत्पाद

एक अंतर्निहित गैस रिकवरी फ़ंक्शन माप के बाद परीक्षण किए गए एसएफ₆ को पुनर्प्राप्त करने की अनुमति देता है, जिससे नियमित निरीक्षण और रखरखाव के दौरान अनावश्यक एसएफ₆ उत्सर्जन को कम करने में मदद मिलती है।

KS30-3-R के लिए उपयुक्त हैजीआईएस, एसएफ₆ सर्किट ब्रेकर, गैस-इंसुलेटेड स्विचगियर और अन्य एसएफ₆-भरे विद्युत उपकरण.

प्रमुख विशेषताऐं

1. तीन-पैरामीटर एसएफ₆ गैस विश्लेषण

KS30-3-R एक पोर्टेबल उपकरण में तीन सामान्यतः आवश्यक SF₆ गैस गुणवत्ता परीक्षणों को एकीकृत करता है:

ओस बिंदु + SF₆ शुद्धता + SO₂

यह ऑपरेटरों को अलग-अलग विश्लेषकों का उपयोग किए बिना गैस की नमी के स्तर, एसएफ₆ एकाग्रता और अपघटन-उत्पाद की स्थिति का आकलन करने की अनुमति देता है।

2. विस्तृत ओस बिंदु मापन रेंज

आर्द्रता माप मॉड्यूल एक ओस बिंदु माप सीमा प्रदान करता है:

-80°C से +20°C

उपकरण ओस बिंदु और के बीच रूपांतरण का भी समर्थन करता हैपीपीएमवी नमी सांद्रता, जिससे विभिन्न अनुप्रयोग आवश्यकताओं के अनुसार परीक्षण परिणामों की व्याख्या करना आसान हो जाता है।

निर्दिष्ट सटीकता है:

±0.5°C

0°C से नीचे फ्रॉस्टपॉइंट आउटपुट के साथ।

3. इलेक्ट्रॉनिक जन प्रवाह नियंत्रण

नमूना प्रवाह को नियंत्रित करने के लिए विश्लेषक एक इलेक्ट्रॉनिक द्रव्यमान प्रवाहमापी का उपयोग करता है:

0.25–0.35 एल/मिनट

प्रवाह नियंत्रण को स्थिर नमूनाकरण स्थितियों को बनाए रखने और माप प्रक्रिया पर प्रवाह-दर भिन्नता के प्रभाव को कम करने के लिए डिज़ाइन किया गया है।

4. एसएफ₆ शुद्धता माप

एकीकृत शुद्धता मॉड्यूल SF₆ एकाग्रता को मापता है:

0-100% एसएफ₆

प्रतिक्रिया समय के साथ:

≤30 सेकंड

यह परीक्षण के तहत उपकरण के अंदर SF₆ एकाग्रता का त्वरित संकेत प्रदान करता है।

5. SO₂ अपघटन उत्पाद का पता लगाना

विश्लेषक SO₂ का पता लगा सकता है, जो SF₆ गैस की स्थिति का मूल्यांकन करते समय उपयोग किए जाने वाले प्रमुख अपघटन उत्पादों में से एक है।

माप श्रेणी:0-100 पीपीएम
संवेदनशीलता:0.1 पीपीएम

SO₂ माप मॉड्यूल SF₆-भरे विद्युत उपकरणों के नियमित निरीक्षण के लिए उपयुक्त है।

6. एकीकृत एसएफ₆ गैस रिकवरी

एक बुनियादी गैस गुणवत्ता विश्लेषक के विपरीत,KS30-3-R में एक पुनर्प्राप्ति फ़ंक्शन शामिल है.

माप प्रक्रिया के बाद, नमूना की गई SF₆ गैस को जानबूझकर वायुमंडल में छोड़े जाने के बजाय पुनर्प्राप्त किया जा सकता है।

यह उपकरण को रखरखाव के वातावरण के लिए विशेष रूप से उपयुक्त बनाता हैएसएफ₆ उत्सर्जन में कमी और गैस वसूलीमहत्वपूर्ण हैं.

7. पोर्टेबल और फील्ड-ओरिएंटेड डिज़ाइन

कॉम्पैक्ट हाउसिंग के उपाय केवल:

132*283*308 मिमी

सिस्टम ओवरचार्ज सुरक्षा के साथ एसी/डीसी संचालन का समर्थन करता है और प्रदान करता है≥5 घंटे की बैटरी संचालन.

यह विश्लेषक को सबस्टेशनों और अन्य विद्युत उपकरण रखरखाव स्थलों पर क्षेत्र परीक्षण के लिए उपयुक्त बनाता है।

मापन कार्य

एसएफ₆ ओस बिंदु / नमी

आर्द्रता मॉड्यूल एसएफ₆ गैस के ओस बिंदु को मापता है और पीपीएमवी में नमी रूपांतरण का समर्थन करता है।

प्रतिक्रिया समय

0°C से नीचे के माप के लिए, उपकरण फ्रॉस्टपॉइंट आउटपुट प्रदान करता है।

एसएफ₆ शुद्धता विश्लेषण

शुद्धता मॉड्यूल नमूना गैस में SF₆ की सांद्रता को मापता है।

एसएफ₆ शुद्धता माप इस बात का त्वरित संकेत प्रदान करता है कि गैस अनुप्रयोग के लिए आवश्यक एकाग्रता स्तर को पूरा करती है या नहीं।

SO₂ अपघटन उत्पाद विश्लेषण

KS30-3-R में SF₆ अपघटन उत्पादों की निगरानी के लिए एक SO₂ डिटेक्शन मॉड्यूल शामिल है।

SO₂ माप का उपयोग विद्युत उपकरणों के संचालन, रखरखाव या दोष-संबंधी निरीक्षण के बाद नियमित SF₆ गैस स्थिति मूल्यांकन के हिस्से के रूप में किया जा सकता है।

गैस रिकवरी फ़ंक्शन

"-आर" विन्यासगैस विश्लेषण प्रणाली में एक SF₆ पुनर्प्राप्ति फ़ंक्शन जोड़ता है।

पारंपरिक गैस परीक्षण के दौरान, माप के लिए SF₆ की एक छोटी मात्रा को आम तौर पर विश्लेषक में डाला जाता है। KS30-3-R को विश्लेषण के बाद परीक्षण की गई गैस को पुनर्प्राप्त करने के लिए डिज़ाइन किया गया है।

विशिष्ट प्रक्रिया

विद्युत उपकरण

↓

एसएफ₆ गैस नमूनाकरण

↓

ओस बिंदु मापन

↓

एसएफ₆ शुद्धता माप

↓

SO₂ माप

↓

एसएफ₆ गैस रिकवरी

यह कॉन्फ़िगरेशन बार-बार रखरखाव परीक्षण के दौरान अनावश्यक SF₆ रिलीज़ को कम करने में मदद करता है।

मापन प्रक्रिया

विशिष्ट संचालन अनुक्रम है:

चरण 1 - कनेक्ट करें

उपयुक्त गैस नली और कनेक्शन फिटिंग का उपयोग करके विश्लेषक को SF₆ गैस डिब्बे से कनेक्ट करें।

चरण 2 - नमूना

SF₆ गैस की एक नियंत्रित मात्रा सैंपलिंग सर्किट के माध्यम से विश्लेषक में प्रवेश करती है।

चरण 3 - विश्लेषण करें

उपकरण मापता है:

• ओसांक/नमी
• एसएफ₆ शुद्धता
• SO₂ एकाग्रता

चरण 4 - रिकॉर्ड करें

मापन डेटा को उपकरण में संग्रहीत किया जा सकता है और यूएसबी इंटरफ़ेस के माध्यम से स्थानांतरित किया जा सकता है।

चरण 5 - पुनर्प्राप्त करें

परीक्षण के बाद, नमूना एसएफ₆ गैस को एकीकृत पुनर्प्राप्ति प्रणाली के माध्यम से पुनर्प्राप्त किया जाता है।

सिस्टम विशिष्टताएँ

डेटा प्रबंधन एवं रिपोर्टिंग

KS30-3-R तक के आंतरिक भंडारण का समर्थन करता है200 माप रिकॉर्ड.

मानक प्रबंधन सॉफ्टवेयर निम्नलिखित सहित कार्य प्रदान करता है:

• माप डेटा प्रबंधन
• परीक्षण रिपोर्ट मुद्रण
• डेटा स्थानांतरण
• ओसांक/नमी रूपांतरण
• परीक्षण परिणाम दस्तावेज़ीकरण

यह परीक्षण परिणामों को उपकरण रखरखाव और निरीक्षण रिकॉर्ड के हिस्से के रूप में बनाए रखने की अनुमति देता है।

जांच संरक्षण

ओस बिंदु जांच किसके द्वारा संरक्षित है?स्टेनलेस स्टील सिंटर फिल्टर.

सुरक्षात्मक फिल्टर क्षेत्र माप के दौरान संवेदन तत्व में प्रवेश करने वाले कणों और दूषित पदार्थों के प्रभाव को कम करने में मदद करता है।

विद्युत उपकरणों से गैस का परीक्षण करते समय यह विशेष रूप से उपयोगी होता है जहां गैस सर्किट में थोड़ी मात्रा में कण संदूषण हो सकता है।

विशिष्ट अनुप्रयोग

KS30-3-R को SF₆ गैस गुणवत्ता निरीक्षण और रखरखाव अनुप्रयोगों के लिए डिज़ाइन किया गया है, जिसमें शामिल हैं:

• जीआईएस गैस गुणवत्ता परीक्षण
• एसएफ₆ सर्किट ब्रेकर परीक्षण
• एसएफ₆ स्विचगियर निरीक्षण
• गैस-अछूता सबस्टेशन रखरखाव
• एसएफ₆ गैस की स्थिति का आकलन
• जीआईएस कमीशनिंग
• सर्किट ब्रेकर ओवरहाल
• नियमित एसएफ₆ गैस निरीक्षण
• विद्युत उपकरण सर्विसिंग के बाद रखरखाव परीक्षण

संयुक्त SF₆ विश्लेषक का उपयोग क्यों करें?

एक संयुक्त विश्लेषक कई सामान्यतः आवश्यक गैस-गुणवत्ता मापों को एक उपकरण में एकीकृत करके क्षेत्र परीक्षण को सरल बना सकता है।

नमी, शुद्धता और अपघटन-उत्पाद परीक्षण के लिए अलग-अलग उपकरण ले जाने के बजाय, KS30-3-R एक पोर्टेबल सिस्टम के माध्यम से इन मापों को प्रदान करता है।

एकीकृत पुनर्प्राप्ति फ़ंक्शन SF₆ उत्सर्जन-सचेत रखरखाव प्रक्रियाओं का समर्थन करता है।

तकनीकी निर्देश

एसएफ₆ ओस बिंदु / नमी

एसएफ₆ पवित्रता

SO₂

सामान्य

अक्सर पूछे जाने वाले प्रश्नों

KS30-3-R क्या मापता है?

KS30-3-R मापSF₆ ओस बिंदु, SF₆ शुद्धता और SO₂ अपघटन उत्पाद.

ओस बिंदु माप सीमा क्या है?

ओस बिंदु माप सीमा है-80°C से +20°C, पीपीएमवी में नमी रूपांतरण के लिए समर्थन के साथ।

क्या विश्लेषक परीक्षण के बाद SF₆ पुनर्प्राप्त कर सकता है?

हाँ।"-R" कॉन्फ़िगरेशन में SF₆ गैस रिकवरी फ़ंक्शन शामिल हैमाप के बाद नमूना गैस को पुनर्प्राप्त करने के लिए डिज़ाइन किया गया।

SF₆ शुद्धता माप सीमा क्या है?

शुद्धता मॉड्यूल मापता है0-100% एसएफ₆.

क्या SO₂ रेंज मापी जा सकती है?

SO₂ माप सीमा है0-100 पीपीएम, की संवेदनशीलता के साथ0.1 पीपीएम.

विश्लेषक बैटरी पावर पर कितने समय तक काम कर सकता है?

एसी/डीसी डुअल-मोड सिस्टम एक निर्दिष्ट बैटरी रनटाइम प्रदान करता हैकम से कम 5 घंटे, ओवरचार्ज सुरक्षा के साथ।

कितने परीक्षण रिकॉर्ड संग्रहीत किये जा सकते हैं?

तक का इंटरनल डाटा स्टोरेज सपोर्ट करता है200 माप रिकॉर्ड.

क्या KS30-3-R जीआईएस रखरखाव के लिए उपयुक्त है?

हाँ। विश्लेषक को फ़ील्ड SF₆ गैस गुणवत्ता परीक्षण अनुप्रयोगों जैसे के लिए डिज़ाइन किया गया हैजीआईएस, एसएफ₆ सर्किट ब्रेकर और एसएफ₆ स्विचगियर रखरखाव.

KSTONE SF₆ गैस विश्लेषण समाधान

KSTONE SF₆ गैस विश्लेषण समाधान प्रदान करता हैओस बिंदु, SF₆ शुद्धता, SO₂ और अन्य SF₆ अपघटन उत्पाद.

गैस मापदंडों के विभिन्न संयोजनों की आवश्यकता वाले अनुप्रयोगों के लिए, KSTONE प्रदान कर सकता हैमॉड्यूलर और अनुकूलित विश्लेषक विन्यासग्राहक की माप आवश्यकताओं के अनुसार।

उच्च-पैरामीटर SF₆ गैस विश्लेषण के लिए, KSTONE अतिरिक्त घटकों को कवर करने वाले कॉन्फ़िगर करने योग्य सिस्टम भी प्रदान करता है जैसेH₂S, HF, CO, O₂ और अन्य गैसें, चयनित कॉन्फ़िगरेशन पर निर्भर करता है।
