पर्यावरण-अनुकूल स्विचगियर के लिए KS30-H3W मल्टी-पैरामीटर इन्सुलेशन मीडियम एनालाइज़र

SF₆ N₂ और ड्राई-एयर इंसुलेटेड स्विचगियर के लिए ट्रेस गैस, ऑक्सीजन और ओस बिंदु माप

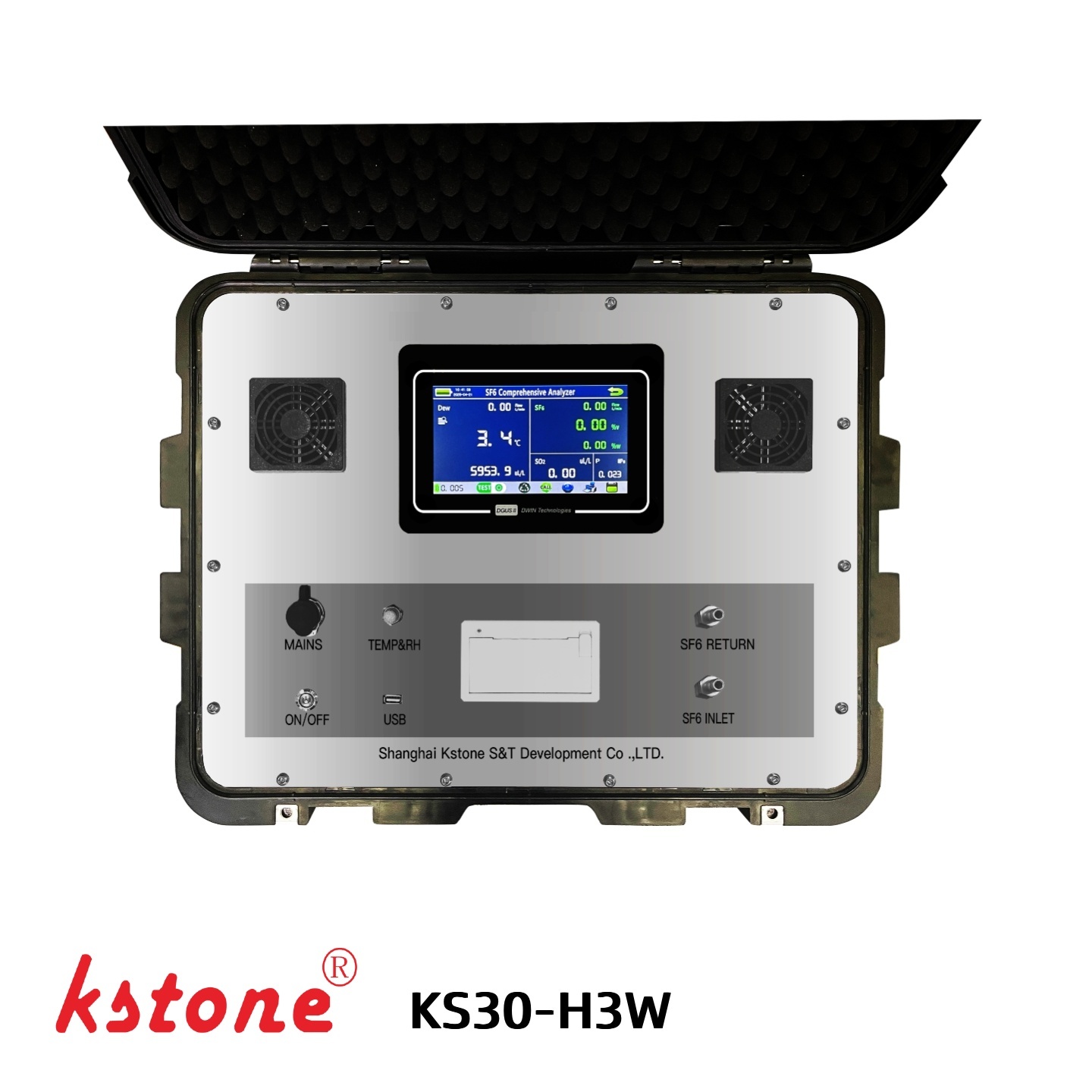

केस्टोन KS30-H3Wएक बहु-पैरामीटर इन्सुलेशन माध्यम विश्लेषक है जिसे गैस-गुणवत्ता परीक्षण के लिए डिज़ाइन किया गया हैपर्यावरण अनुकूल स्विचगियरइन्सुलेशन माध्यम के रूप में N₂ या शुष्क हवा का उपयोग करना।

विश्लेषक जोड़ता हैट्रेस SF₆ माप, ऑक्सीजन (O₂) माप और ओस बिंदु मापएक पोर्टेबल उपकरण में. यह ऑक्सीजन सांद्रता को मापकर विभिन्न इन्सुलेशन-गैस वातावरण की पहचान कर सकता है, जिससे यह दोनों के लिए उपयुक्त हो जाता हैएन₂-इंसुलेटेड और ड्राई-एयर-इंसुलेटेड स्विचगियर.

आयातित उच्च-प्रदर्शन सेंसर, एक उच्च गति माइक्रोप्रोसेसर, एक रंगीन टचस्क्रीन और एक एकीकृत गैस-प्रवाह नियंत्रण प्रणाली के साथ, KS30-H3W बिजली उपकरण निर्माताओं, सबस्टेशनों, रखरखाव टीमों और विद्युत परीक्षण सेवा प्रदाताओं के लिए तेज़ और सुविधाजनक क्षेत्र माप प्रदान करता है।

प्रमुख मापन कार्य

ट्रेस एसएफ₆ माप

KS30-H3W पर्यावरण-अनुकूल स्विचगियर में SF₆ की ट्रेस मात्रा का पता लगा सकता है।

• मापने की सीमा:0-3000 पीपीएम
• संकल्प:0.1 पीपीएम
• प्रतिक्रिया समय:≤30 एस

ट्रेस SF₆ माप का उपयोग इन्सुलेशन-गैस प्रणालियों में संभावित SF₆ संदूषण या अवशिष्ट SF₆ की निगरानी के लिए किया जा सकता है जहां N₂ या शुष्क हवा का उपयोग प्राथमिक इन्सुलेशन माध्यम के रूप में किया जाता है।

ऑक्सीजन मापन

विश्लेषक इन्सुलेशन माध्यम के अनुसार दो O₂ माप श्रेणियों का समर्थन करता है।

N₂-इंसुलेटेड स्विचगियर के लिए

• O₂ रेंज:0-1%

ड्राई-एयर-इंसुलेटेड स्विचगियर के लिए

• O₂ रेंज:0–23%

O₂ माप सीमा अलग-अलग विश्लेषकों की आवश्यकता के बिना उपकरण को विभिन्न पर्यावरण-अनुकूल स्विचगियर गैस वातावरण के लिए उपयोग करने की अनुमति देती है।

ओस बिंदु मापन

KS30-H3W इन्सुलेशन-गैस प्रणाली के अंदर नमी की स्थिति का मूल्यांकन करने में मदद करने के लिए नमूना गैस के ओस बिंदु को मापता है।

• मापने की सीमा:-80 से +20°C
• संकल्प:0.1°C
• संदर्भ सटीकता:±0.5°C

सीलबंद विद्युत उपकरणों की गैस की गुणवत्ता की निगरानी और प्रतिकूल नमी की स्थिति की पहचान करने के लिए नमी माप विशेष रूप से महत्वपूर्ण है जो इन्सुलेशन प्रदर्शन को प्रभावित कर सकता है।

विभिन्न पर्यावरण-अनुकूल स्विचगियर मीडिया के लिए एक विश्लेषक

पर्यावरण-अनुकूल स्विचगियर उपकरण डिज़ाइन के आधार पर विभिन्न इन्सुलेशन मीडिया का उपयोग कर सकता है।

KS30-H3W एक उपकरण में कई मापों को जोड़ता है, जिससे उपयोगकर्ता परीक्षण कर सकते हैं:

यह बहु-पैरामीटर कॉन्फ़िगरेशन विभिन्न गैस-गुणवत्ता माप के लिए अलग-अलग परीक्षण उपकरण ले जाने की आवश्यकता को कम करता है।

KS30-H3W कैसे काम करता है

माप के दौरान, नमूना गैस को नमूना कनेक्शन के माध्यम से विश्लेषक में पेश किया जाता है।

एकीकृत गैस-प्रवाह प्रणाली स्थिर नमूना स्थितियों को बनाए रखने में मदद करती है, जबकि आंतरिक सेंसर एक साथ आवश्यक गैस मापदंडों को मापते हैं।

मापन प्रक्रिया

स्विचगियर → गैस सैंपलिंग → प्रवाह स्थिरीकरण → मल्टी-पैरामीटर मापन → परिणाम प्रदर्शन → डेटा संग्रहण

उपकरण एक साथ जानकारी प्रदान कर सकता है:

• SF₆ एकाग्रता का पता लगाएं
• ऑक्सीजन सांद्रता
• ओसांक

सुविधाजनक फ़ील्ड संचालन के लिए माप परिणाम सीधे रंगीन टचस्क्रीन पर प्रदर्शित होते हैं।

प्रमुख विशेषताऐं

1. मल्टी-पैरामीटर मापन

एसएफ₆, ओ₂ और ओस बिंदु को एक एकीकृत विश्लेषक का उपयोग करके मापा जा सकता है, जिससे क्षेत्र परीक्षण के लिए आवश्यक उपकरणों की संख्या कम हो जाती है।

2. N₂ और ड्राई-एयर स्विचगियर के लिए डिज़ाइन किया गया

दो O₂ माप श्रेणियाँ विभिन्न इन्सुलेशन-मीडिया अनुप्रयोगों का समर्थन करती हैं:

• N₂-इंसुलेटेड स्विचगियर के लिए 0-1% O₂
• ड्राई-एयर-इंसुलेटेड स्विचगियर के लिए 0-23% O₂

3. ट्रेस एसएफ₆ डिटेक्शन

उपकरण SF₆ का पता लगाता है0 से 3000 पीपीएम, के संकल्प के साथ0.1 पीपीएम.

4. तेज़ मापन प्रतिक्रिया

विश्लेषक को तीव्र क्षेत्र परीक्षण के लिए डिज़ाइन किया गया है, जिसमें एसएफ₆, ओ₂ और गैस-संरचना माप निर्दिष्ट शर्तों के तहत लगभग 30 सेकंड के भीतर प्रतिक्रिया देते हैं।

5. एकीकृत प्रवाह नियंत्रण

एक अंतर्निर्मित दबाव स्थिरीकरण वाल्व और इलेक्ट्रॉनिक प्रवाहमापी माप के दौरान स्थिर नमूना-गैस स्थितियों को बनाए रखने में मदद करते हैं।

6. उच्च प्रदर्शन सेंसर

विश्लेषक स्थिर माप और अच्छी पुनरावृत्ति के लिए उच्च-प्रदर्शन वाले आयातित सेंसर का उपयोग करता है।

7. रंग टचस्क्रीन इंटरफ़ेस

रंगीन टचस्क्रीन और ग्राफिकल यूजर इंटरफ़ेस संचालन को सरल बनाता है और माप परिणाम और उपकरण सेटिंग्स को सीधे डिस्प्ले पर देखने की अनुमति देता है।

8. फील्ड परीक्षण के लिए निर्मित

कॉम्पैक्ट उपकरण का वजन लगभग होता है3.5 किग्राऔर यह लिथियम बैटरी द्वारा संचालित है, जबकि लचीले क्षेत्र और कार्यशाला के उपयोग के लिए एसी पावर का भी समर्थन करता है।

तकनीकी निर्देश

एसएफ₆ माप

ओस बिंदु मापन

* विभिन्न माप स्थितियों के तहत प्रतिक्रिया समय भिन्न हो सकता है। मूल विनिर्देश क्रमशः 30 एस और 300 एस के संदर्भ मूल्यों को इंगित करता है।

नाइट्रोजन (N₂)

ऑक्सीजन (O₂) - निम्न श्रेणी

N₂-इंसुलेटेड स्विचगियर के लिए

ऑक्सीजन (O₂) - उच्च रेंज

ड्राई-एयर-इंसुलेटेड स्विचगियर के लिए

सामान्य विशिष्टताएँ

विशिष्ट अनुप्रयोग

KS30-H3W को गैस-गुणवत्ता परीक्षण और पर्यावरण-अनुकूल विद्युत उपकरणों के रखरखाव के लिए डिज़ाइन किया गया है।

पर्यावरण के अनुकूल स्विचगियर

पारंपरिक SF₆-आधारित इन्सुलेशन सिस्टम के बजाय N₂ या सूखी हवा का उपयोग करके स्विचगियर में इन्सुलेशन गैस की स्थिति का परीक्षण करने के लिए उपयोग किया जाता है।

विद्युत उपकरण निर्माता

उपकरण उत्पादन, संयोजन और कमीशनिंग के दौरान गैस-गुणवत्ता निरीक्षण के लिए उपयुक्त।

उपकेंद्रों

गैस-अछूता विद्युत उपकरणों के क्षेत्र निरीक्षण और रखरखाव के लिए उपयोग किया जाता है।

विद्युत उपकरण रखरखाव

निरीक्षण और रखरखाव गतिविधियों के दौरान ट्रेस एसएफ₆, ऑक्सीजन और ओस बिंदु का पोर्टेबल माप प्रदान करता है।

उन परीक्षण कंपनियों और सेवा प्रदाताओं के लिए उपयुक्त जिन्हें फ़ील्ड अनुप्रयोगों के लिए एक कॉम्पैक्ट मल्टी-पैरामीटर गैस विश्लेषक की आवश्यकता होती है।

KSTONE KS30-H3W क्यों चुनें?

एक उपकरण में एकाधिक माप

SF₆, ऑक्सीजन और ओस बिंदु का पता लगाने के लिए अलग-अलग उपकरणों का उपयोग करने के बजाय, KS30-H3W इन मापों को एक पोर्टेबल प्लेटफ़ॉर्म में एकीकृत करता है।

विभिन्न इन्सुलेशन मीडिया के लिए अनुकूलनीय

दो O₂ माप श्रेणियाँ N₂ और शुष्क-वायु इन्सुलेशन अनुप्रयोगों दोनों के लिए एक ही विश्लेषक का उपयोग करने की अनुमति देती हैं।

प्रैक्टिकल फील्ड ऑपरेशन

एकीकृत प्रवाह-नियंत्रण प्रणाली, टचस्क्रीन इंटरफ़ेस, बैटरी पावर और कॉम्पैक्ट डिज़ाइन उपकरण को ऑन-साइट परीक्षण के लिए उपयुक्त बनाते हैं।

त्वरित गैस गुणवत्ता मूल्यांकन

कई माप मापदंडों का संयोजन उपयोगकर्ताओं को एकल परीक्षण ऑपरेशन के दौरान इन्सुलेशन-गैस स्थितियों की अधिक व्यापक तस्वीर प्राप्त करने की अनुमति देता है।

डेटा प्रबंधन और उपकरण कार्य

गैस माप के अलावा, KS30-H3W क्षेत्र परीक्षण के लिए डिज़ाइन किए गए कई ऑपरेटिंग कार्यों को एकीकृत करता है।

इसमे शामिल है:

• वास्तविक समय माप
• बिजली प्रबंधन
• समय प्रबंधन
• फ़ाइल भंडारण
• पैरामीटर सेटिंग
• रंग टचस्क्रीन ऑपरेशन
• ग्राफिकल यूज़र इंटरफ़ेस

माप की जानकारी सीधे उपकरण पर देखी जा सकती है और बाद में संदर्भ के लिए संग्रहीत की जा सकती है।

KS30-H3W एक नज़र में

अक्सर पूछे जाने वाले प्रश्नों

KS30-H3W क्या मापता है?

KS30-H3W को मापने के लिए डिज़ाइन किया गया हैSF₆, ऑक्सीजन और ओस बिंदु का पता लगाएं, निर्दिष्ट कॉन्फ़िगरेशन के अनुसार N₂ माप भी प्रदान किया गया है।

क्या KS30-H3W का उपयोग N₂ और ड्राई-एयर स्विचगियर दोनों के लिए किया जा सकता है?

हाँ। उपकरण एक प्रदान करता हैN₂ अनुप्रयोगों के लिए 0-1% O₂ निम्न श्रेणीऔर एशुष्क-वायु अनुप्रयोगों के लिए 0-23% O₂ उच्च सीमा.

पर्यावरण-अनुकूल स्विचगियर में ट्रेस SF₆ क्यों मापें?

जब N₂ या शुष्क हवा को प्राथमिक इन्सुलेशन माध्यम के रूप में उपयोग किया जाता है, तो ट्रेस SF₆ माप गैस प्रणाली में अवशिष्ट या दूषित SF₆ की उपस्थिति की पहचान करने में मदद कर सकता है।

ओस बिंदु सीमा क्या है?

ओस बिंदु माप सीमा है-80 से +20°C, के संकल्प के साथ0.1°C.

क्या उपकरण का उपयोग फ़ील्ड परीक्षण के लिए किया जा सकता है?

हाँ। KS30-H3W को एक पोर्टेबल विश्लेषक के रूप में डिज़ाइन किया गया है और यह लिथियम-बैटरी ऑपरेशन के साथ-साथ AC 100-240 V पावर का समर्थन करता है।

कौन से उद्योग KS30-H3W का उपयोग कर सकते हैं?

विशिष्ट उपयोगकर्ताओं में शामिल हैंबिजली उपयोगिताएँ, स्विचगियर निर्माता, विद्युत परीक्षण कंपनियाँ, रखरखाव ठेकेदार और पर्यावरण-अनुकूल स्विचगियर निरीक्षण में शामिल अन्य संगठन.

संबंधित केस्टोन उत्पाद

विभिन्न इन्सुलेशन-गैस और SF₆ परीक्षण आवश्यकताओं के लिए, KSTONE गैस विश्लेषक और रिसाव का पता लगाने वाले उपकरणों की एक श्रृंखला प्रदान करता है।

संबंधित उत्पादों में शामिल हो सकते हैं:

• एसएफ₆ लीक डिटेक्टर
• एसएफ₆ गैस विश्लेषक
• एसएफ₆ शुद्धता और ओस बिंदु विश्लेषक
• SF₆ / N₂ गैस विश्लेषक
• SF₆ / CF₄ गैस विश्लेषक
• पर्यावरण-अनुकूल स्विचगियर गैस विश्लेषक
• पोर्टेबल एसएफ₆ गैस हैंडलिंग उपकरण
