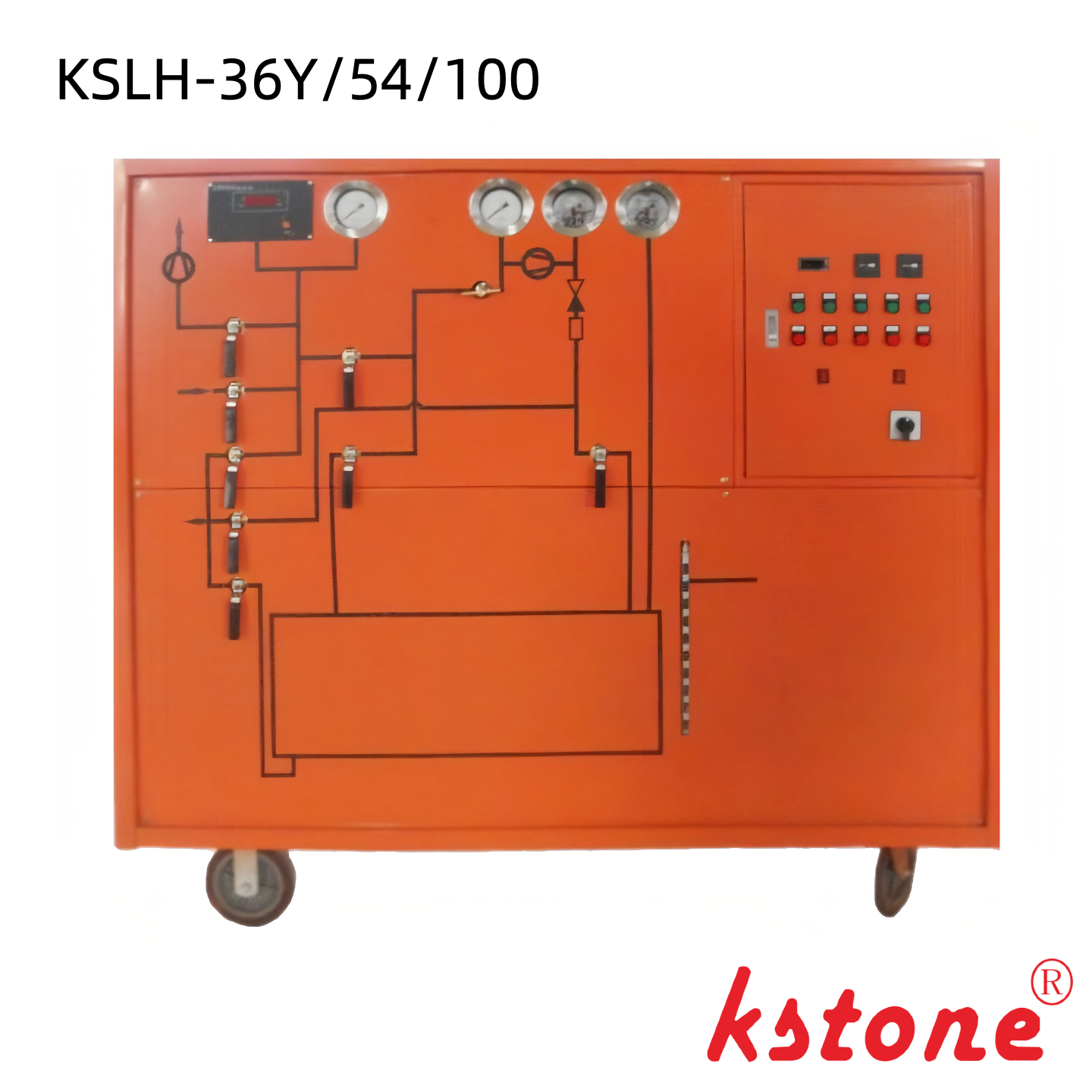

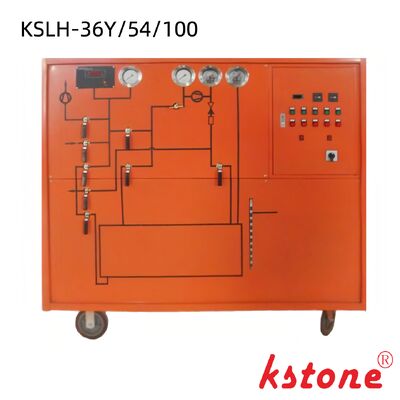

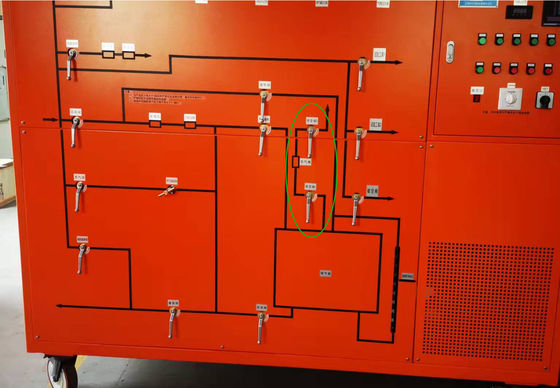

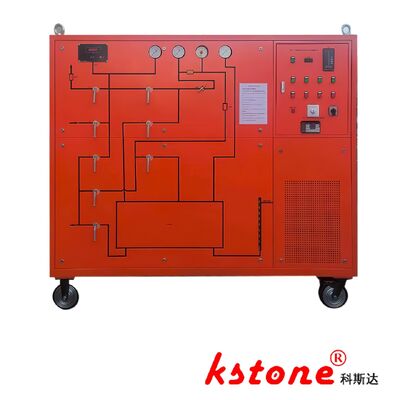

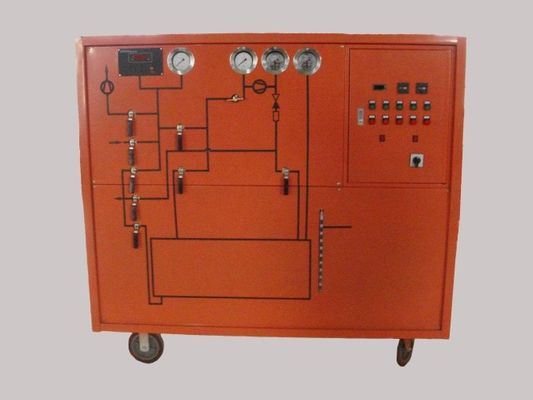

मैनुअल ऑपरेशन बेसिक SF6 रिकवरी डिवाइस 36m3/h कंप्रेसर [KSLH-36Y/54/100]

मैनुअल ऑपरेशन, बेसिक SF6 रिकवरी डिवाइस, वर्किंग वोल्टेज थ्री-फेज 380V 50Hz

KSLH-36Y/54/100

मुख्य तकनीकी प्रदर्शन पैरामीटर
1. डिवाइस के प्रदर्शन पैरामीटर
प्रकार: फ्रीज लिक्विफाइड, एयर-कूल्ड, हाथ से धकेला जाने वाला मोबाइल
कार्य वातावरण तापमान -10 ℃~40 ℃
प्रारंभिक दबाव (MPa) 0.8
रिकवरी अंतिम दबाव (MPa) ≤ 0.053
1m3 वॉल्यूम (h/m3) * के लिए आवश्यक समय ≤ 0.5
प्रारंभिक दबाव (Pa) ≤ 133
मुद्रास्फीति अंतिम दबाव (MPa) 0.7
1m3 वॉल्यूम (h/m3) के लिए आवश्यक समय ≤ 0.2
0.1MPa से 133Pa तक वैक्यूम करने में लगने वाला समय (h/m3) * * ≤ 1.0
अंतिम वैक्यूम (Pa) ≤ 10
24 घंटे के लिए 133Pa पर बनाए रखा वैक्यूम, वृद्धि मान (Pa) ≤ 400 के साथ
वार्षिक रिसाव दर ≤ 1%
पुनर्चक्रण के बाद SF6 नमी की मात्रा (PPM/V) * * * ≤ 60
गैस शुद्धता और तेल की मात्रा (PPM/G) ≤ 10
भंडारण विधि: तरल
भंडारण दबाव (MPa) 8
क्षमता (L) 100
गैस भंडारण क्षमता (kg) 100
सुखाने फिल्टर पुनर्जनन विधि: वैक्यूम हीटिंग सक्रियण पुनर्जनन
बिजली की आपूर्ति थ्री-फेज फोर वायर सिस्टम 3 Φ 380V 50Hz
कुल शक्ति (kW) ≤ 10
शोर dB (A) ≤ 75

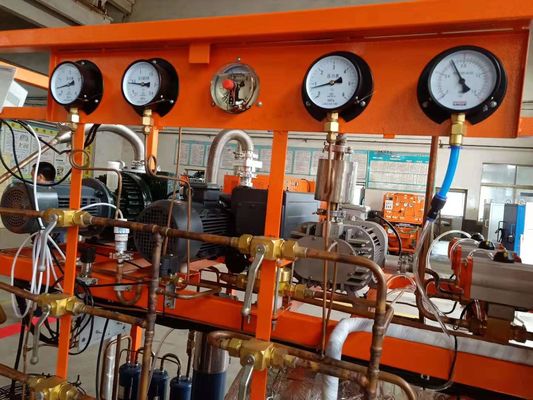

2. मुख्य घटक प्रदर्शन पैरामीटर
अर्ध संलग्न रूप
सैद्धांतिक विस्थापन m3/h 36
अधिकतम निकास दबाव MPa 3.5
अनुमेय निकास दबाव MPa 3.0
SF6 कंप्रेसर
न्यूनतम अनुमेय सक्शन दबाव KPa 53
अधिकतम अनुमेय सक्शन दबाव MPa 1.0
अधिकतम निकास तापमान ℃ 130
पावर kW 2.2
बिजली की आपूर्ति 3 Φ 380V 50Hz
निष्कर्षण दर L/s 15
वैक्यूम पंप अंतिम वैक्यूम Pa ≤ 15
लुब्रिकेटिंग तेल HD25 प्रशीतन तेल
पावर kW 2.2
बिजली की आपूर्ति 3 Φ 380V 50Hz
कंटेनर श्रेणी 2
डिजाइन दबाव MPa 8
कंटेनर डिजाइन तापमान ℃ 45
भंडारण कंटेनर क्षमता L 100
भंडारण कंटेनर भंडारण क्षमता kg 100

परिवहन पैरामीटर

धूम्रनिवारण लकड़ी का बक्सा
आयाम: 1600 * 1000 * 1200
सकल वजन: 650kg
