अनुप्रयोग क्षेत्र
इस मैनुअल में निर्दिष्ट "C4" का तात्पर्य C4 मिश्रित गैस से है, आमतौर पर जिसमें C4 का अनुपात 10% से कम होता है। इस उपकरण में कॉन्फ़िगर किया गया वैक्यूम पंप केवल उपकरण की पाइपलाइन को खाली करने के लिए है; यदि आवश्यक हो तो एक बड़ा वैक्यूम यूनिट कॉन्फ़िगर किया जा सकता है।
यह उपकरण बिजली आपूर्ति ब्यूरो, बिजली संयंत्रों, ट्रांसमिशन सबस्टेशनों, उच्च-वोल्टेज स्विच निर्माण संयंत्रों, विद्युत अनुसंधान संस्थानों और बिजली इंजीनियरिंग कंपनियों में C4 मिश्रित गैस की रिकवरी, शुद्धिकरण और रीफिलिंग के लिए उपयुक्त है। यह विशेष रूप से 110KV～550KV GIS (गैस इंसुलेटेड स्विचगियर) की साइट पर स्थापना और रखरखाव के लिए लागू है।
I. डिजाइन और निर्माण संदर्भ मानक
- सल्फर हेक्साफ्लोराइड गैस रिकवरी डिवाइस के लिए तकनीकी शर्तें — DL/T 662-2009
- SF6 रिकवरी, रीफिलिंग और ट्रीटमेंट डिवाइस के लिए तकनीकी विनिर्देश — Q/GDW 470-2010
- औद्योगिक सल्फर हेक्साफ्लोराइड — GB/T 12022-2006
- वैक्यूम पंप के लिए सुरक्षा आवश्यकताएँ — GB 22360-2008
- प्रेशर वेसल्स — GB 150.1~150.4-2011
- ध्वनिकी—ध्वनि दबाव का उपयोग करके शोर स्रोतों के ध्वनि शक्ति स्तरों का निर्धारण—एक परावर्तक तल पर एक आवरण माप सतह का उपयोग करके आसान विधि — GB/T 3768-1996
- नेमप्लेट — GB/T 13306-2011
- यांत्रिक और विद्युत उत्पादों की पैकेजिंग के लिए सामान्य तकनीकी शर्तें — GB/T 13384-2008
- सामान्य विद्युत उपकरण के विद्युत उपकरण वितरण के लिए डिजाइन कोड — GB 50055-2011
- माप, नियंत्रण और प्रयोगशाला उपयोग के लिए विद्युत उपकरण के लिए सुरक्षा आवश्यकताएँ—भाग 1: सामान्य आवश्यकताएँ — GB 4793.1-1995
- औद्योगिक मशीनरी के विद्युत उपकरण—भाग 1: सामान्य तकनीकी शर्तें — GB 5226.1-2008
- पैकेजिंग, भंडारण और परिवहन के लिए चित्रमय संकेतक — GB/T 191-2008
II. मुख्य कार्य और विशेषताएं
समग्र कार्य
डिवाइस वैक्यूम पंपिंग, वैक्यूम माप, C4 रिकवरी, C4 चार्जिंग और C4 स्टोरेज का समर्थन करता है।
रिकवरी सिस्टम
- मुख्य घटक: तेल मुक्त उच्च दबाव कंप्रेसर, पूरे सिस्टम के लिए एयर-कूल्ड संरचनात्मक डिजाइन के साथ।
- सुरक्षा उपकरण: रिकवरी सिस्टम के इनलेट और आउटलेट पर प्रेशर रिड्यूसर और चुंबक-सहायक सोलनॉइड वाल्व कॉन्फ़िगर किए गए हैं ताकि कंप्रेसर की अनुमेय सीमा से अधिक इनलेट/आउटलेट दबाव से होने वाले नुकसान को रोका जा सके।
वैक्यूम पंपिंग सिस्टम
- पंप प्रकार: डायरेक्ट-कनेक्टेड वेन वैक्यूम पंप, जिसमें छोटे आकार, कोई तेल फ्यूम/टपकन/रिसाव नहीं, और 10 Pa का अंतिम वैक्यूम है।
- एंटी-ऑयल बैकफ्लो डिवाइस: अचानक बिजली कटौती या शटडाउन के दौरान पंप तेल को स्विचगियर में वापस बहने से रोकता है।
- वैक्यूम गेज: सटीक वैक्यूम माप के लिए उच्च-सटीक डिजिटल वैक्यूम गेज, उपयोग में आसान।
- अनुप्रयोग: डिवाइस को खाली करना, फिल्टर का वैक्यूम एक्टिवेशन, और विद्युत उपकरणों को खाली करना (वैकल्पिक रूप से बड़ा वैक्यूम यूनिट)।
शुद्धिकरण प्रणाली
- फिल्टर: आयातित उच्च-सटीक धूल फिल्टर, सुखाने वाला फिल्टर, और अपघटन उत्पाद फिल्टर, गैस धूल कण आकार को 1 μm से नीचे और नमी की मात्रा को 40 ppm से नीचे नियंत्रित करता है।
- पुनर्जनन तकनीक: वैक्यूम हीटिंग एक्टिवेशन पुनर्जनन, जिससे सुखाने की प्रणाली को बिना अलग किए या फिल्टर तत्व को बदले स्वायत्त रूप से पुन: उत्पन्न किया जा सकता है।
चार्जिंग सिस्टम
प्रेशर बैलेंसिंग या संपीड़न दबाव के माध्यम से C4 गैस रीफिलिंग का समर्थन करता है, जिसमें उपयोगकर्ता वास्तविक स्थितियों के आधार पर चयन कर सकते हैं।
विद्युत नियंत्रण प्रणाली
- घटक: चरण अनुक्रम स्विचिंग, रिसाव, चरण हानि, ओवरहीटिंग और थर्मल रिले के लिए सुरक्षा कार्यों के साथ ब्रांडेड विद्युत घटक।
- डिजाइन: गलत संचालन से उपकरण को होने वाले नुकसान को रोकने के लिए मल्टी-स्टेज लिंकेज नियंत्रण; उच्च विश्वसनीयता के लिए 500V विदस्टैंड वोल्टेज के साथ कस्टम चरण अनुक्रम सुरक्षा।
सुरक्षा प्रणाली
- विस्फोट और क्षति की रोकथाम के लिए ट्रिपल प्रेशर सुरक्षा उपकरण।
- ग्राउंडिंग: आसान ग्राउंडिंग के लिए सुरक्षा ग्राउंडिंग बोल्ट से लैस।
- संरचना: ऑपरेटरों को आंतरिक मशीनरी से अलग करने के लिए संलग्न बॉक्स डिजाइन, धूलरोधी, जलरोधी और शोर-कमी सुरक्षा प्रदान करता है।
पाइपलाइन सिस्टम
- पाइप: उच्च गुणवत्ता वाले लाल तांबे के पाइप जिनकी दीवार की मोटाई ≥1.6 मिमी है, क्षैतिज और ऊर्ध्वाधर रूप से व्यवस्थित हैं।
- कनेक्शन: सभी झुकने और जोड़ों पर वेल्डिंग के लिए लाल तांबे के कनेक्टर का उपयोग किया जाता है (सरल स्ट्रेच्ड बेंड नहीं), उच्च शक्ति और क्रूरता के लिए चांदी-इम्प्रिग्नेटेड वेल्डिंग के साथ, रिसाव सुनिश्चित करता है।
भंडारण प्रणाली
- गैस स्टोरेज टैंक: GB 150 स्टील प्रेशर वेसल्स के अनुसार डिज़ाइन, निर्मित और परीक्षण किया गया, प्रत्येक में राष्ट्रीय अधिकारियों द्वारा जारी एक अद्वितीय प्रमाण पत्र संख्या है।
- सहायक उपकरण: C4 दबाव के मानक प्रेशर गेज और डिजिटल डिस्प्ले।
ऑपरेशन सिस्टम
- नियंत्रण: 15-इंच रंगीन टचस्क्रीन के साथ पूर्ण PLC स्वचालन।
- इंटरफ़ेस: रिकवरी प्रक्रिया के योजनाबद्ध आरेखों के साथ ग्राफिकल ऑपरेशन इंटरफ़ेस, एक-कुंजी स्वचालित संचालन और योजनाबद्ध में डिवाइस ग्राफिक्स पर क्लिक करके मैनुअल संचालन का समर्थन करता है।
- सुरक्षा: गलत संचालन के खिलाफ व्यापक सुरक्षा, वास्तविक समय में दोष संकेत और समस्या निवारण मार्गदर्शन; चीनी भाषा मोड उपलब्ध है।
-
C4 स्वचालित रिकवरी डिवाइस सिस्टम आरेख

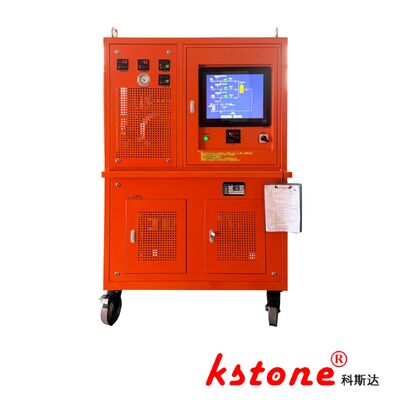

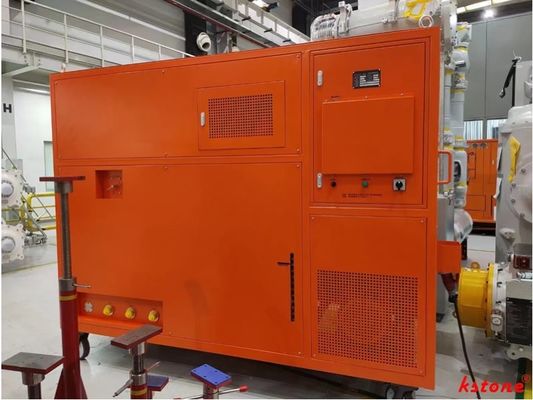

- संरचना: पूरी मशीन एक बंद धातु सुरक्षात्मक खोल से सुसज्जित है, जिसमें रखरखाव के दरवाजे और खिड़कियां आरक्षित हैं। आसान आंदोलन के लिए नीचे बड़े व्यास वाले यूनिवर्सल पहिये स्थापित हैं, और उच्च शक्ति वाले क्रॉसबीम फोर्कलिफ्ट उठाने की अनुमति देते हैं। हटाने योग्य उठाने वाले लग्स को सुविधाजनक होइस्टिंग के लिए शीर्ष के चार कोनों पर लगाया जाता है।
III. डिवाइस प्रदर्शन पैरामीटर
| प्रकार |
उच्च दबाव, एयर-कूल्ड, मोबाइल |
| रिकवरी |
- प्रारंभिक दबाव: 0~5MPa
- अंतिम दबाव (अवशिष्ट): ≤-0.1MPa
- मुख्य कंप्रेसर विस्थापन (घरेलू तेल मुक्त): 30m³/h |
| चार्जिंग |
- चार्जिंग दबाव: -0.1~0.8MPa
- औसत चार्जिंग गति: ≥10 m³/h |
| वैक्यूम पंपिंग |
- पंपिंग दर: 63 m³/h
- ब्रांड: लाइफुशी |
| वार्षिक रिसाव दर |
≤0.5% |
| C4 गैस गुणवत्ता |
- नमी: ≤40ppmV
- तेल की मात्रा: कोई नहीं
- धूल कण आकार: ≤0.2μm |
| भंडारण कंटेनर |
- भंडारण मोड: गैसीय
- आयतन: 400L (अनुकूलन योग्य) |
| वैक्यूम माप |
इलेक्ट्रॉनिक डिजिटल वैक्यूम गेज |
| सुखाने वाला फिल्टर |
रिचार्जेबल और पुन: उत्पन्न करने योग्य |
| ऑपरेशन मोड |
स्वचालित, ≥15-इंच टचस्क्रीन के साथ |
| बिजली की आपूर्ति |
थ्री-फेज 3Φ 380V/50Hz |
| शोर |
≤70 dB(A) |
| इंटरफ़ेस विनिर्देश |
DN20 |
1. मुख्य स्पेयर पार्ट्स और उपकरण:
| क्रमांक |
नाम |
मॉडल विनिर्देश |
मात्रा |
| 1 |
उच्च दबाव गैस नली |
DN20 रबर नली, 10m, दोनों सिरों पर DN20 सेल्फ-सीलिंग कनेक्टर के साथ |
1 पीसी |
| 2 |
उच्च दबाव कैनिंग नली |
बख्तरबंद DN8, 5m, बॉल वाल्व, चीनी मानक सिलेंडर कनेक्टर, और रिकवरी डिवाइस एडाप्टर के साथ |
1 पीसी |
| 4 |
केबल रील |
4-कोर कॉपर पावर केबल (10m, वायर व्यास डिवाइस पावर द्वारा कॉन्फ़िगर किया गया) |
1 सेट |
| 5 |
विशेष उपकरण |
1×DN20 रिंच, 1×M36×2 पुरुष थ्रेड से M20×1.5 महिला थ्रेड एडाप्टर |
1 सेट |
| 6 |
सहायक उपकरण बॉक्स |
रिंच, कनेक्टर आदि के लिए। |
1 पीसी |
2. मुख्य घटकों के प्रदर्शन पैरामीटर
| घटक |
पैरामीटर |
मान |
| SF6 कंप्रेसर |
- प्रकार: तेल मुक्त स्नेहन, एयर-कूल्ड
- सैद्धांतिक विस्थापन: 30 m³/h
- अधिकतम निर्वहन दबाव: 5 MPa
- अनुमेय निर्वहन दबाव: 4.7 MPa
- न्यूनतम सक्शन दबाव: 53 kPa
- अधिकतम सक्शन दबाव: 0.2 MPa
- अधिकतम निर्वहन तापमान: 130℃
- पावर: 11 kW
- बिजली की आपूर्ति: 3Φ 380V 50Hz |
- - - |
| डायरेक्ट-कनेक्टेड वैक्यूम पंप (लाइफुशी) |
- पंपिंग दर: 63 m³/h
- अंतिम वैक्यूम: ≤10 Pa
- स्नेहक: PRO100
- पावर: 2.2 kW
- बिजली की आपूर्ति: 3Φ 380V 50Hz |
- - - |
| कंटेनर (घरेलू कार्बन स्टील) |
- श्रेणी: कक्षा II
- डिजाइन दबाव: 5 MPa
- डिजाइन तापमान: 100℃
- आयतन: 400L |
- - - |
| डिजिटल वैक्यूम गेज |
घरेलू |
- - - |
| वाल्व |
अमेरिकी टोन |
- - - |
| वैक्यूम कंप्रेसर |
घरेलू |
20 m³/h |
| PLC |
यीवेई |
- - - |
| टचस्क्रीन |
कुनलुन वर्किंग कंडीशन |
- - - |
3m-novec-4710-इंसुलेटिंग-गैस
Iपरिचय
3M™ Novec™ 4710 इंसुलेटिंग गैस विद्युत उपकरण के लिए सल्फर हेक्साफ्लोराइड (SF6) का एक टिकाऊ विकल्प है
इंसुलेशन और आर्क क्वेंचिंग अनुप्रयोग। यह उत्कृष्ट परावैद्युत गुण, ऑपरेटिंग की एक विस्तृत श्रृंखला प्रदान करता है
तापमान और SF की तुलना में पर्यावरणीय प्रभावों में महत्वपूर्ण कमी6। Novec 4710 गैस गैर-
ज्वलनशील है और जब इच्छित अनुप्रयोगों के लिए डिज़ाइन किए जाने पर श्रमिकों के लिए एक विस्तृत सुरक्षा मार्जिन है। यह
SF6विकल्प में भी महत्वपूर्ण पर्यावरणीय गुण हैं जैसे कम ग्लोबल वार्मिंग क्षमता (GWP) जब
अक्रिय गैसों के साथ मिश्रित और शून्य ओजोन रिक्तीकरण क्षमता (ODP)। शुद्ध रूप में Novec 4710 गैस में एक सापेक्ष
एक दिए गए दबाव पर SF से दो गुना अधिक परावैद्युत शक्ति6 है।
On दिसंबर 20, 2022 को, 3M ने घोषणा की कि वह 58 प्रति/पॉलीफ्लोरोएल्काइल पदार्थों (PFAS) उत्पादों का उत्पादन बंद कर देगा, जिसमें प्रतिफ्लोरोइसोब्यूटिरोनाइट्राइल (C4F7N, 3M Novec 4710) और प्रतिफ्लोरोपेनटोन (C5F10, 3M Novec 5110), 2025 के अंत तक जलवायु, पर्यावरण और पारिस्थितिक स्वास्थ्य पर PFAS के प्रभाव को कम करने या समाप्त करने के लिए।
KSTONE चीन में एक अग्रणी उद्यम है जो C4 और C5 से संबंधित उपकरणों और उपकरणों का विकास करता है; और 3M और चीनी C4 या C5 निर्माताओं के साथ सटीक सहयोग करता है ;
