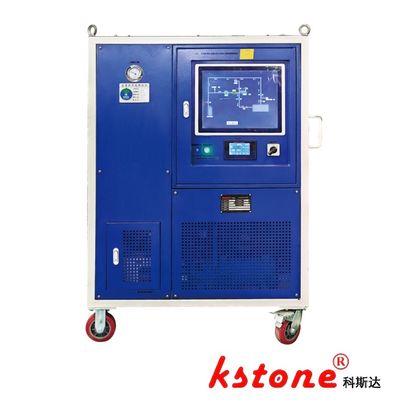

निरंतर संचालित स्थिति में गैस बॉक्स से नमी हटा दें, सूखा होने पर बिजली बंद न करें KS3000-YZ

ऑटो ऑनलाइन गैस इन्सुलेशन नमी हटानेवाला / परीक्षक - SF6 / N2 - ऑटो रिवाइवल, माइक्रो वाटर KS3000-YZ

सूखने पर बिजली बंद न करें

इस उपकरण की मुख्य कार्यात्मक विशेषताएं हैंः

यह उपकरण ऑपरेशन के दौरान गैस अछूता उपकरण में नमी को हटाने और नमी की स्वचालित जांच के लिए उपयुक्त है।

इन्सुलेटिंग गैसों में शुष्क हवा, नाइट्रोजन, SF6, SF6 और इसके मिश्रण या अन्य पर्यावरण के अनुकूल गैसें शामिल हैं।

सबस्टेशन के संचालन के दौरान गैस बॉक्स से नमी निकालें।

यह उपकरण एक ही बार में सूक्ष्म जल को जल्दी और स्वचालित रूप से हटा सकता है, जल सामग्री मानकों को प्राप्त कर सकता है, और रिकॉर्ड बचा सकता है।

प्रणाली की संरचनाः

गैस सुखाने और निस्पंदन मॉड्यूल,

सूक्ष्म जल परीक्षण मॉड्यूल,

रिकवरी और रिचार्ज मॉड्यूल,

पाइपलाइन,

सोलेनोइड वाल्व,

माइक्रो कंप्यूटर पूर्ण स्वचालित नियंत्रण मॉड्यूल।

गैस सुखाने और फ़िल्टरिंग मॉड्यूलः

उपकरण में नमी सुखाने और फ़िल्टरिंग उपकरणों का एक सेट, सुखाने के मॉड्यूल पुनरुत्थान उपकरणों का एक सेट और दबाव समायोज्य प्रणाली शामिल है।

दबाव समायोज्य प्रणालीः डिजाइन दबाव सीमा के भीतर यह एक माइक्रो कंप्यूटर के माध्यम से सेट किया जा सकता है

सुखाने के मॉड्यूल को पुनर्जीवित करने वाला यंत्र:

यदि यह पता लगाया जाता है कि सुखाने के मॉड्यूल संतृप्ति के करीब नमी को अवशोषित कर रहा है,पृष्ठ ऑपरेटर को संकेत देता है और स्वचालित रूप से ऑपरेटर के निर्देशों के अनुसार सुखाने मॉड्यूल पुनरुद्धार प्रक्रिया शुरू करता है.

काम की दक्षता को प्रभावित नहीं करने के लिए, सुखाने के मॉड्यूल के पुनरुत्थान उपकरण को काम के समय के दौरान जितना संभव हो उतना चालू किया जाना चाहिए।

नमी सुखाने और फ़िल्टरिंग उपकरण:

जब बरामद गैस डिवाइस से गुजरती है, तो पानी के अणुओं और कण अशुद्धियों को फ़िल्टर किया जाता है, और SF6 गुजर सकता है।

सूक्ष्म जल परीक्षण मॉड्यूलः

आयातित सेंसर सिस्टम पाइपलाइन में एम्बेडेड होते हैं और सूक्ष्म जल परीक्षण डेटा टच स्क्रीन पर प्रदर्शित होता है। , रीसाइक्लिंग और फिर से भरने के दौरान सूक्ष्म पानी प्रदर्शित कर सकते हैं

रीसाइक्लिंग और रिचार्ज मॉड्यूल:

गैस कक्ष में गैस को उपकरण में पुनः प्राप्त किया जाता है, सूखा जाता है, और फिर गैस कक्ष में फिर से चार्ज किया जाता है; माइक्रोवाटर उपचार पूरा होने के बाद,वायु कक्ष में दबाव फैक्टरी दबाव मूल्य पर बनाए रखा जाता है.

निम्नलिखित एक प्रणाली आरेख है, जो आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
